Описание

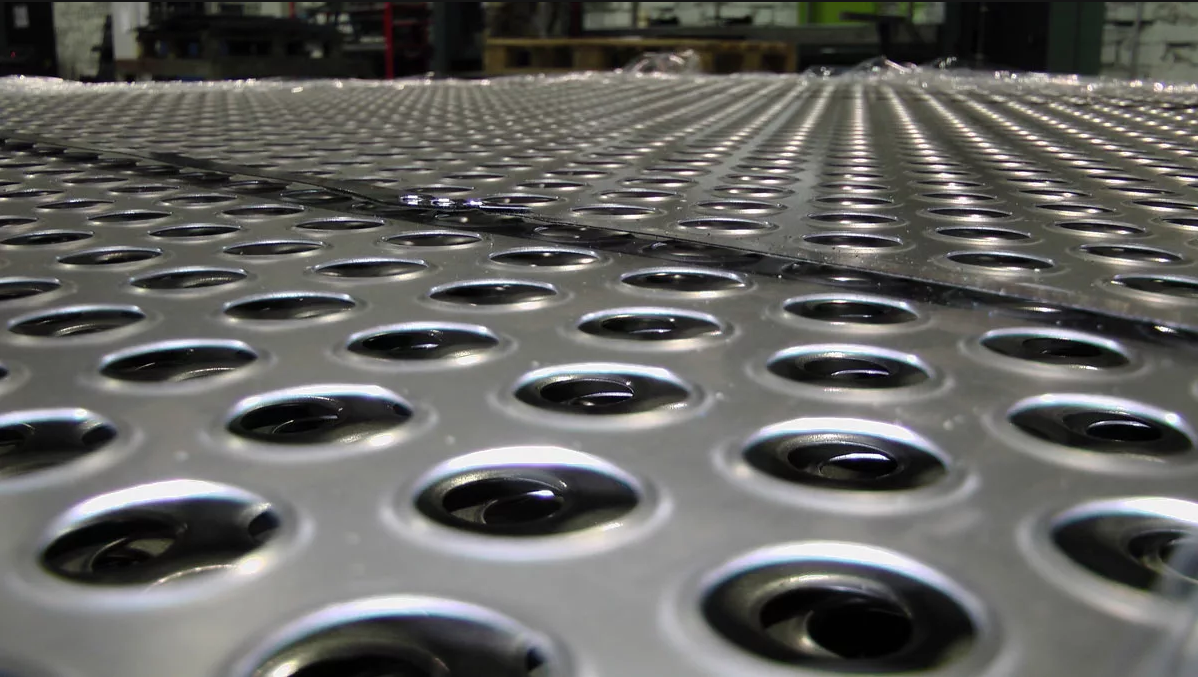

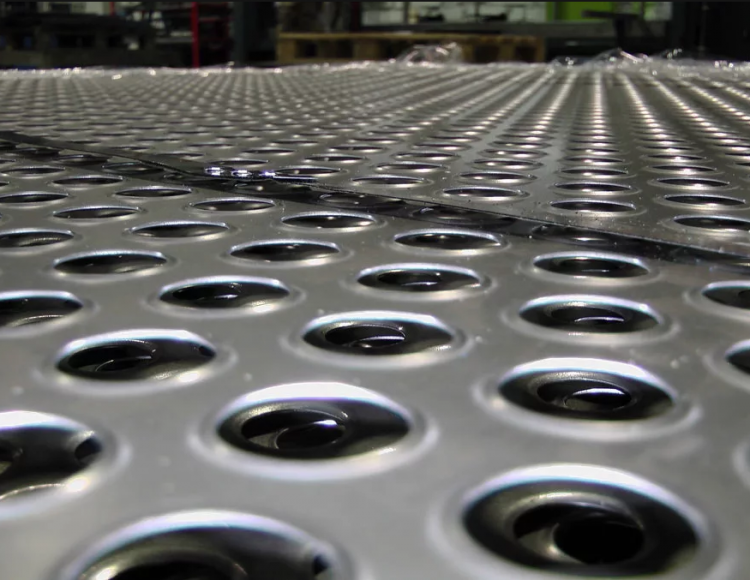

Координатная пробивка металла (штамповка) – это один из видов выкройки эскизов из листового металла, раскроя путем высечки, но помимо вырубки и высечки изделий можно делать различную формовку, перфорацию, пуклевку, выдавливание различных ребер жесткости и жалюзийных решеток. Координатная штамповка металла применяется для раскроя большого объема серийных заготовок. Толщина обработки в основном до 6мм.
  • Характеристики
  • Цены
  • Дополнительно

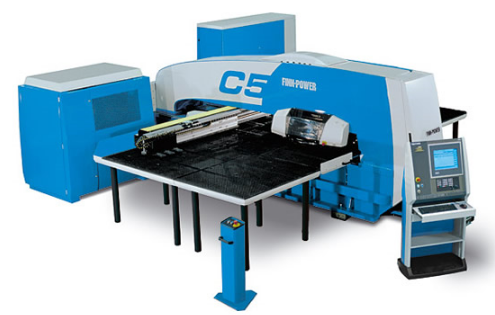

Характеристики станка

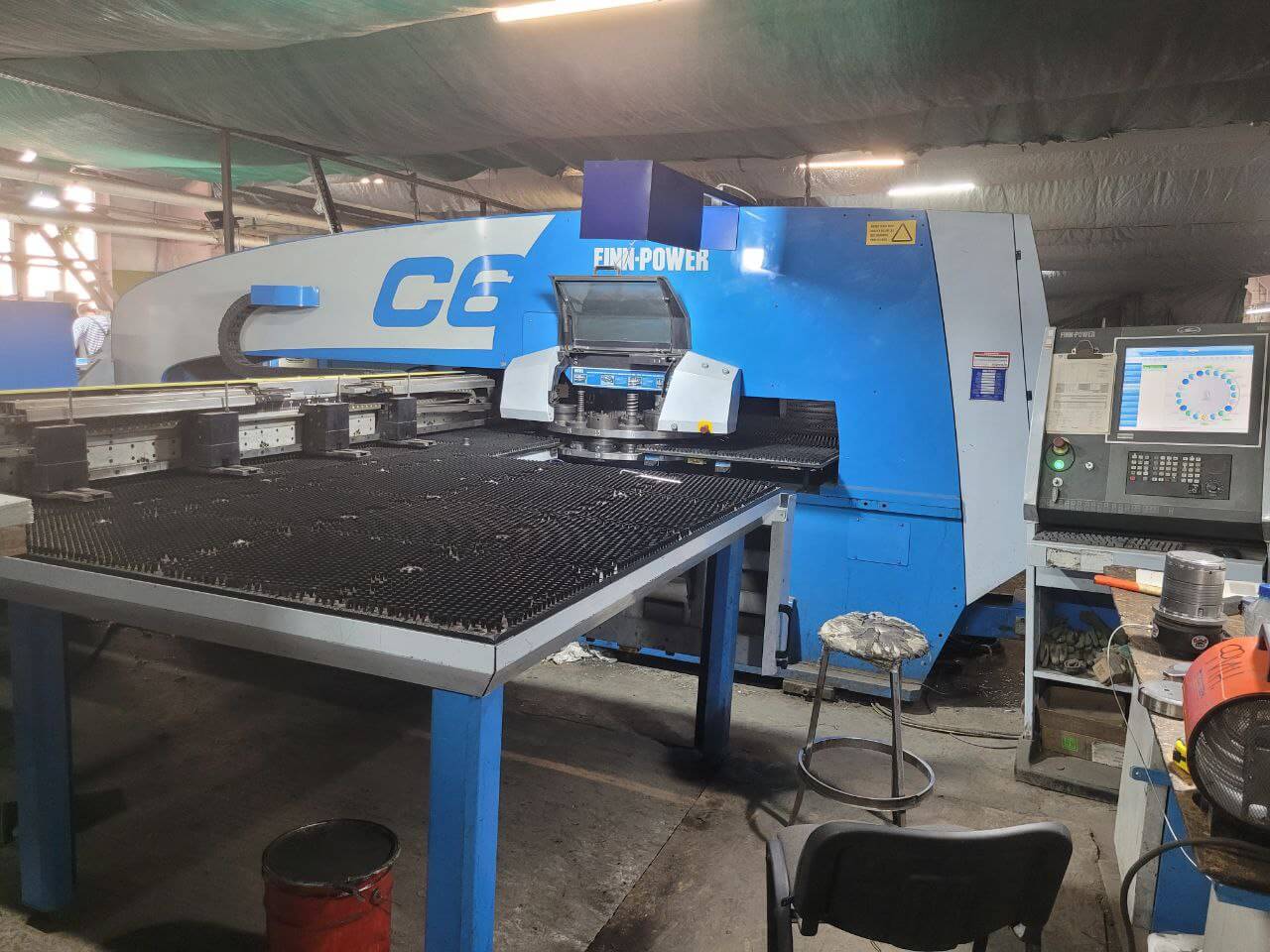

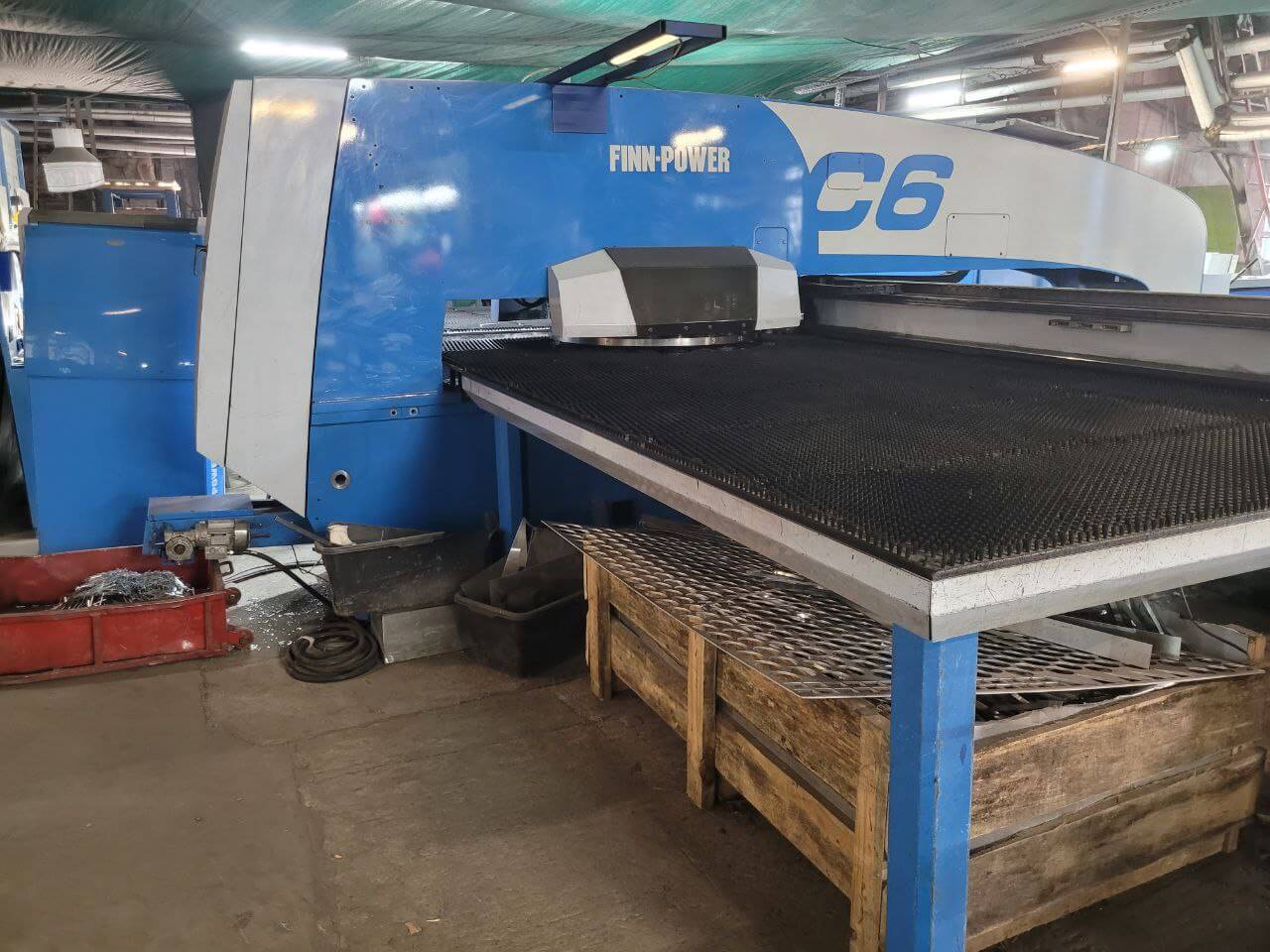

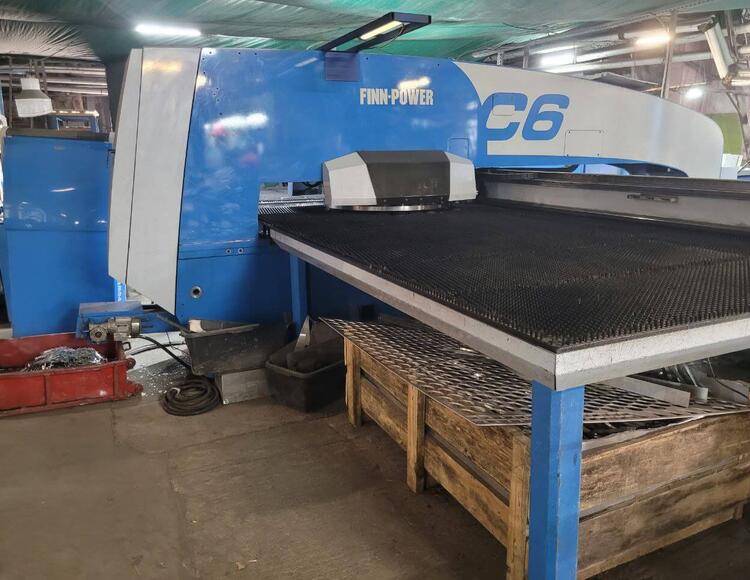

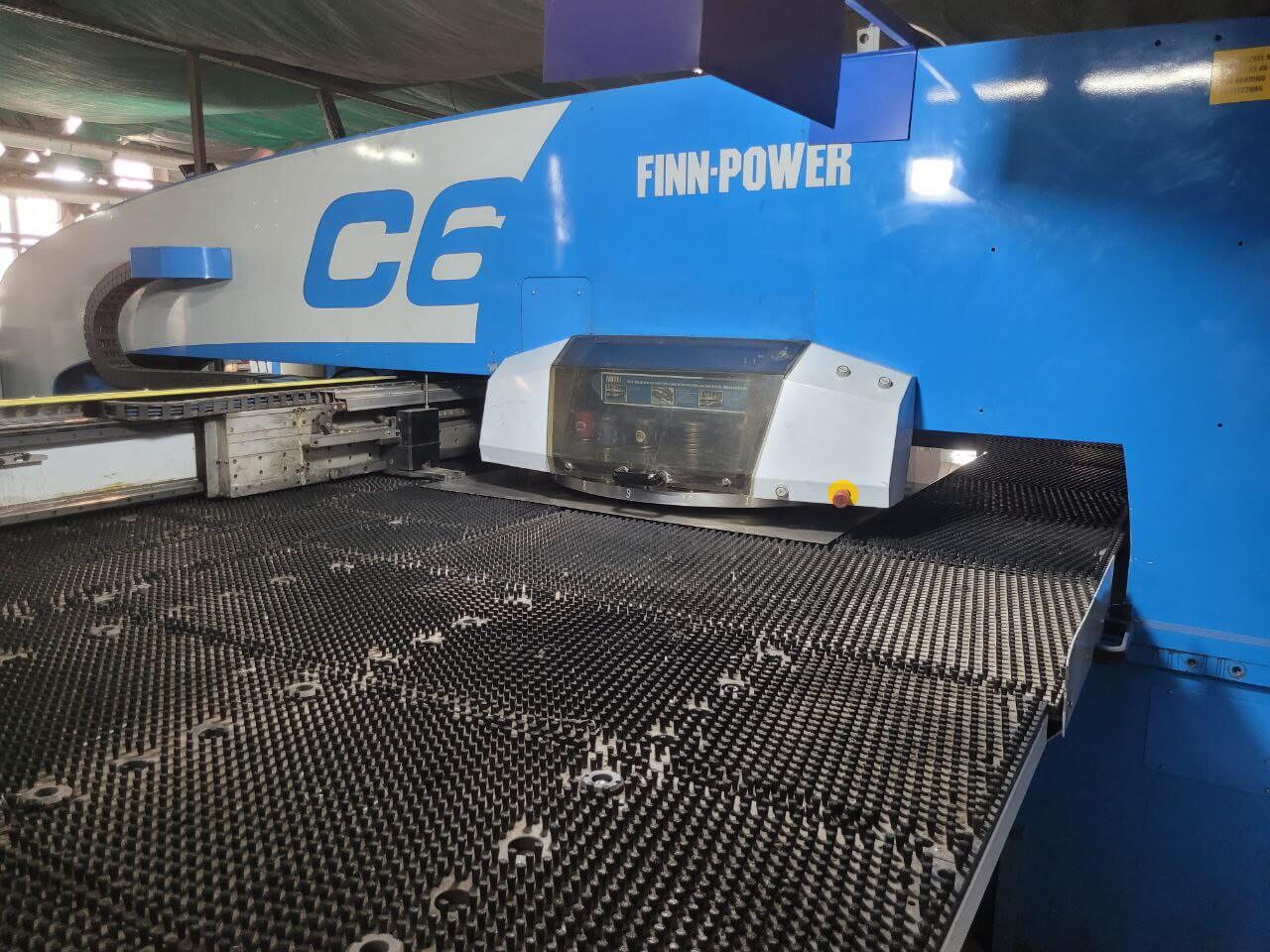

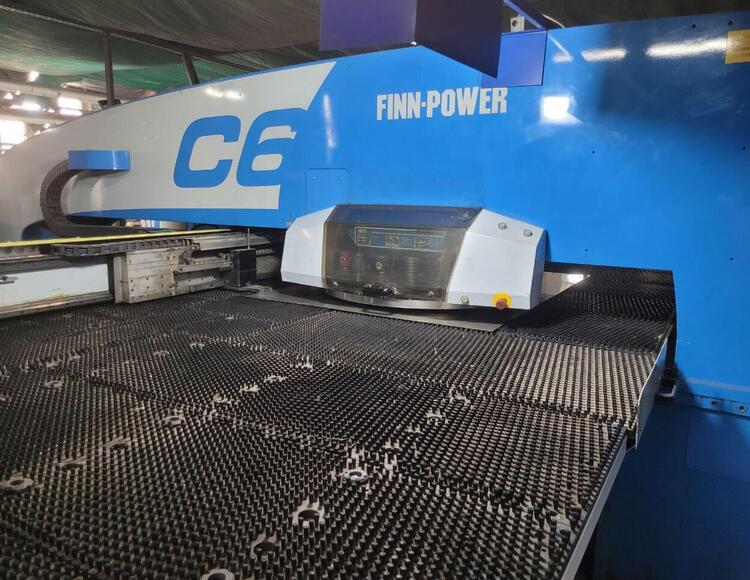

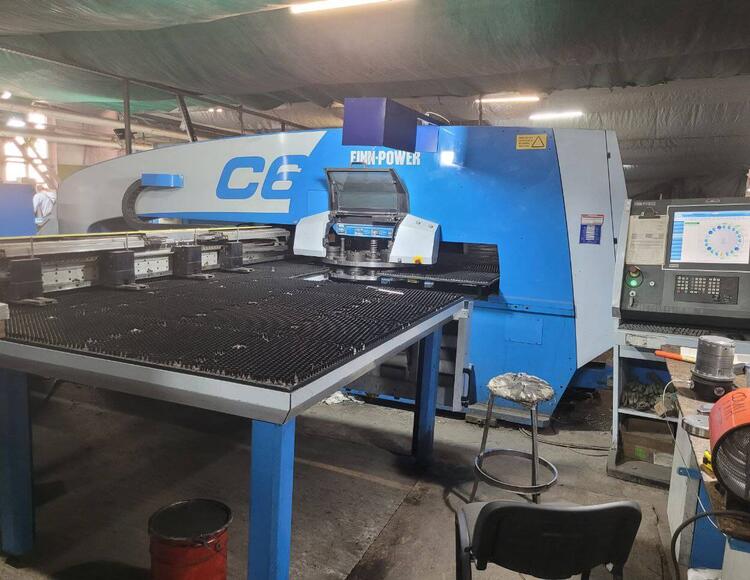

  • Координатно пробивной пресс FINN POWER C6 с усилием 30тонн это расширенная версия координатно пробивных прессов, которая позволяет обрабатывать ширину листа до 1500мм и длину без ограничений.
  • Возможность осуществлять резку  практически любой геометрической сложности,  а так же всевозможную формовку.
  • Стоимость пробивки значительно ниже лазерной резки, при одинаковой точности и качестве изготовления деталей.
  • Так же к плюсам пробивки нужно отнести работу с оцинкованной сталью, так как при лазерной резке цинковое покрытие  не подвергается нагреву, в следствии чего сталь даже под защитным лакокрасочным покрытием начинает коррозировать. При холодной штамповке это исключено.

stanok 1

Характеристики координатной пробивки металла

  • Координатная пробивка, а так же формовка черной, нержавеющей и цветной стали толщиной от 0,5 до 8 мм
  • Точность до 0,1 мм
  • Отверстия любых форм, резка сложных геометрических форм, включая радиусные резы. Формовка ребер жесткости, Z – образных ребер, пуклевок, маркировка, противоскольжение, зацепы, и многое другое.

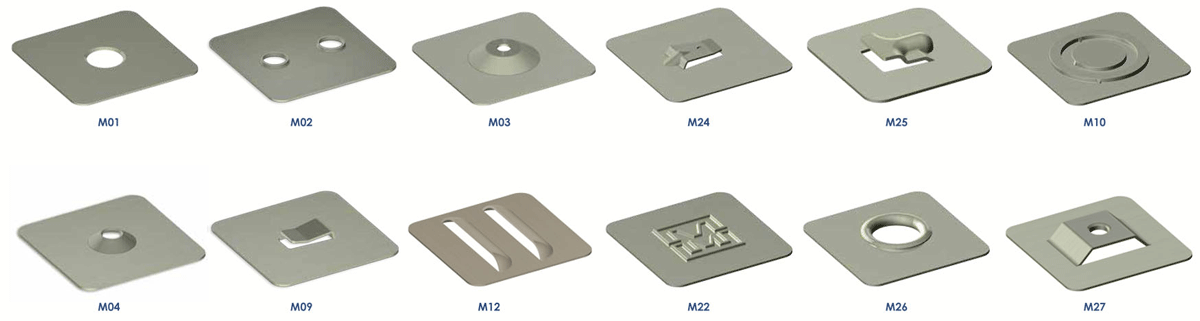

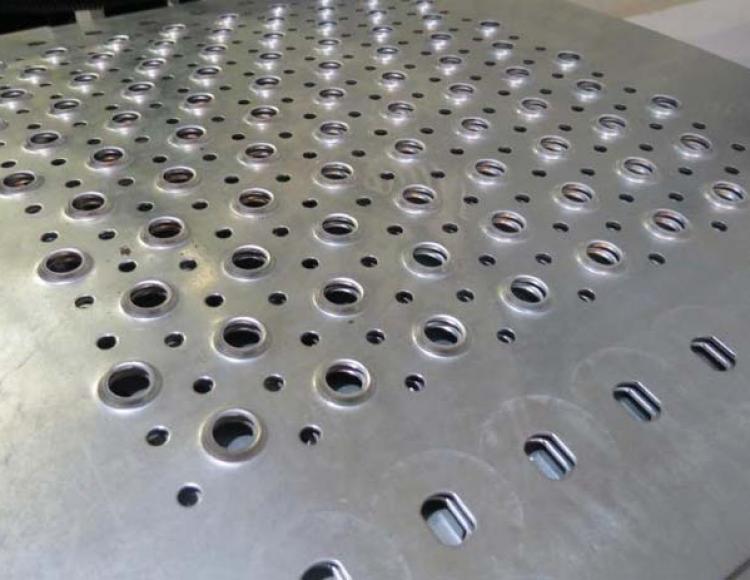

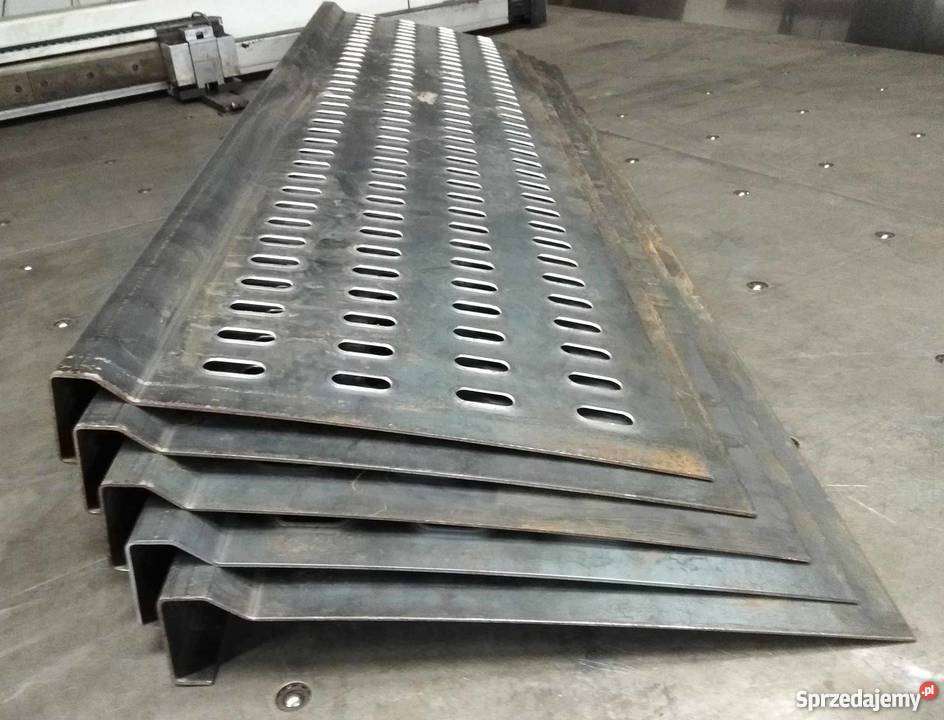

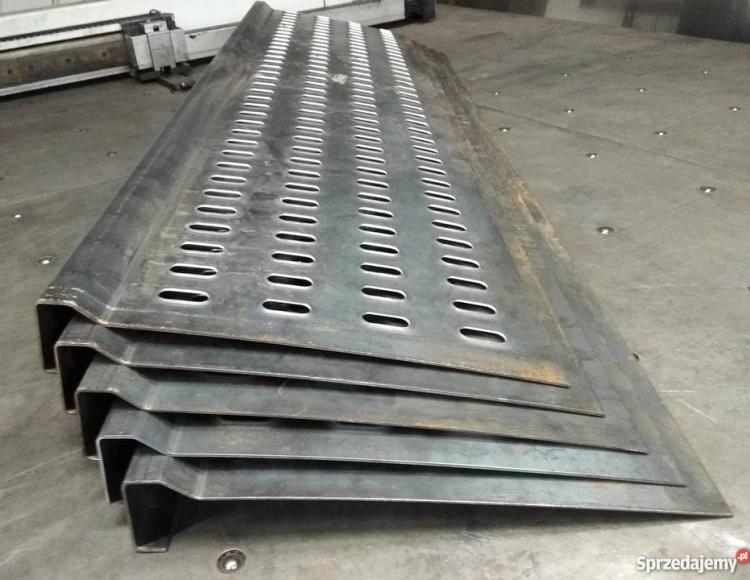

Примеры штамповки

puklevka 2

С помощью координатно-пробивных прессов можно выполнить следующие виды работ:

  • роликовая накатка ребер жесткости по металлу;
  • нарезка резьбы М3 до М10 в металле;
  • холодная штамповка металла;
  • бесконечные жалюзи по металлу;
  • неполная пробивка металла;
  • вытяжка до 10 мм в металле;
  • формообразование металла;
  • гибка полок листового металла;
  • отбортовка листового металла;

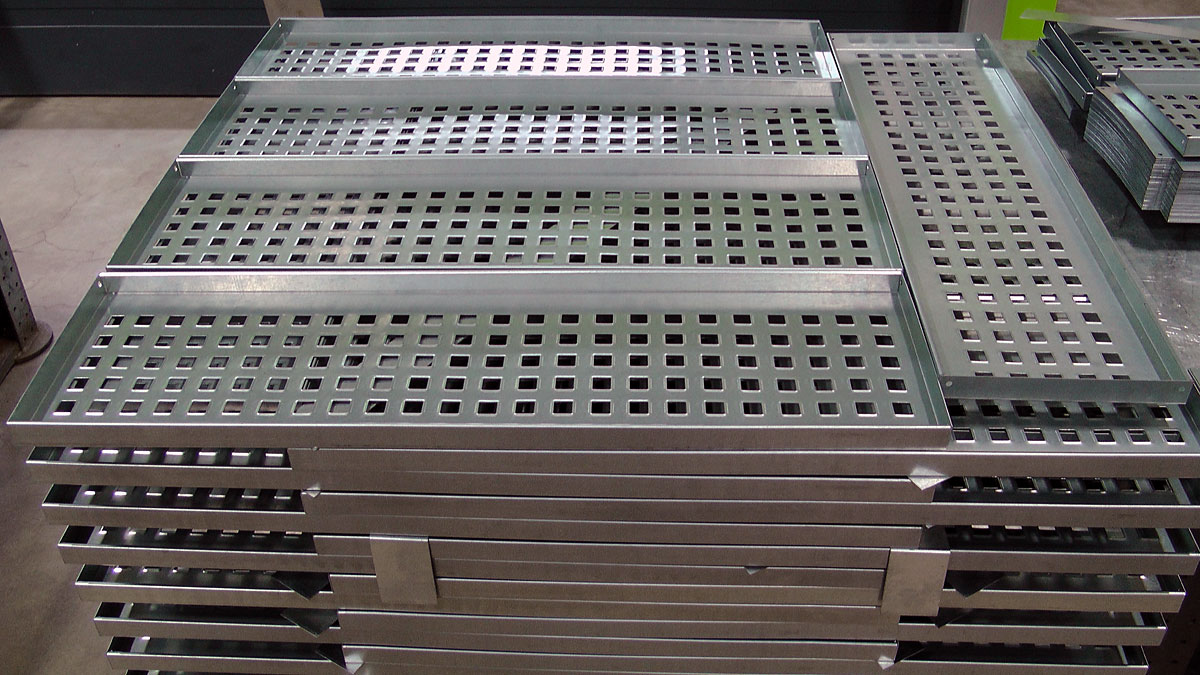

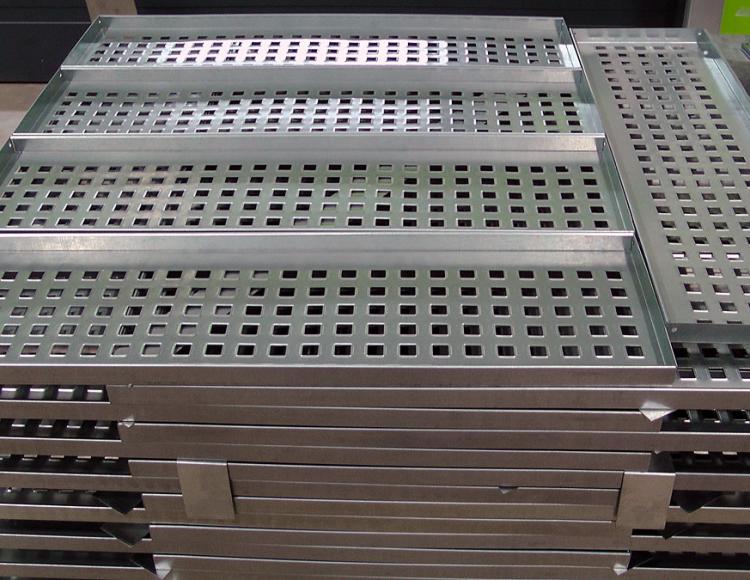

  • перфорация металла;
  • холодная штамповка металла;
  • формовка металла;
  • пуклевка металла;
  • пробивка металла;
  • вырубка металла;
  • высечка металла;
  • биговка по металлу;
  • зиговка по металлу;
  • пробивка отверстий в металле;
  • пробивка отверстий в профнастиле;
  • пробивка отверстий в профиле;
  • гидравлическая пробивка отверстий;
  • пробивка листового металла;
  • координатная пробивка.
минимальная сумма заказа 80 рублей.Художественная перфорация считается индивидуально.
материалтолщинастоимость 1м2 с НДСматериалтолщинастоимость 1м2 с НДС
Металл черный с максимальным размером 1500х30000,518,25Металл оц с максимальным размером 1500х30000,520,28
0,725,550,728,39
1,0036,501,0040,56
1,2043,801,2048,67
1,5054,761,5060,84
1,8065,711,8073,01
2,0073,012,0081,12
3,00109,513,00121,68
На крупную перфорацию СКИДКИ

ТРЕБОВАНИЯ К ФАЙЛАМ ДЛЯ РЕЗКИ И КООРДИНАТНО-ПРОБИВНЫХ РАБОТ

Наличие технического задания.Заказ должен сопровождаться спецификацией, содержащей исходное задание, информацию о материалах, количестве экземпляров и дополнительные требования.

Соблюдение формата.Файлы должны быть подготовлены в программе AutoCad. При формировании очередности выполнения заказов приоритет отдается файлам в форматах DXF или DWG.

Корректная конвертация. Необходимо следить за тем, чтобы после нее в чертеже не появились двойные или наложенные линии (это может вдвое увеличить стоимость услуги). Масштаб изображения 1:1.

Подробная информация.Все файлы необходимо предоставить по отдельности, сформированными в папки с указанием вида стали, толщины материала, тиража. Это позволяет быстрее обработать заказ и составить коммерческое предложение.

Обратите внимание:

  • резка листового металла лазерным станком выполняется только по векторным изображениям. Растровые изображения недопустимы. Специалисты могут произвести векторизацию за отдельную плату.
  • вне зависимости от выбранной толщины листа отступ по периметру должен составлять 10 мм
  • раскладка деталей производится автоматически или предоставляется заказчиком. Во втором случае должен быть соблюден зазор между деталями.
  • минимальный размер текстового символа для гравировки-разметки – 2х2 мм
  • при сочетании гравировки и резки линии в файле должны отличаться по цвету
  • в случае необходимости проведения вальцовки, гибки, покраски, сварки и других работ к файлам должна прилагаться конструкторская документация

Технология

Координатная пробивка металла осуществляется следующим образом: перемещаясь по направляющим, лист металла попадает в приемник-контейнер, где продавливается координатно-пробивным прессом. Отверстия проделывают пуансоны – детали, которые через матрицу давят на заготовку. Устройство имеет числовое программное управление и обеспечивает точное расположение и параметры поперечного сечения отверстий. Они могут быть круглыми, прямоугольными и любых сложных форм.

Прессы не только пробивают отверстия – их используют для:

  • нарезания резьбы
  • зенкования – обработки отверстий в деталях с целью образования гнезд под головки крепежных инструментов
  • пулевки – выдавливания, получения кромок разной направленности
  • формовки типа «жалюзи», «крючки», «петля» и др.
  • маркировки

Преимущества холодной штамповки

К достоинствам штамповки листового металла относятся:

  • возможность создания прочных и легких деталей сложной конфигурации, которые трудно получить другими способами
  • абсолютная точность размеров сечения благодаря минимальным упругим деформациям инструмента
  • простота и высокая производительность процесса
  • отсутствие термической нагрузки на материал

Компания «ПрофСталь-Строй» осуществляет перфорацию металлического листа и штамповку изделий любого назначения. Наши координатно-пробивные прессы обеспечивают точность и идеальное качество каждой детали.

Мы принимаем заказы по всей Беларуси и обеспечиваем доставку продукции собственным транспортом.

Для просчета стоимости вам необходимо оставить заявку, заполнив форму выше, либо связаться с нами.

Условия работы с нами:

  • Любая форма оплаты
  • Сделаем онлайн расчет
  • Возможность изготовить в день обращения
  • У нас очень много металла в наличии
  • Сами разрабатываем чертежи

Для просчета стоимости вам необходимо оставить заявку в виде эскиза либо чертежа, заполнив форму выше, либо связаться с нами.
