Перфорация металла – это высечка в металле отверстий различных геометрических форм и узоров, разного размера и расстояния друг от друга, возможности реализации практически безграничны. В нашем арсенале несколько сотен единиц сменного инструмента при помощи которого мы делаем художественную перфорацию. Самым распространенным видом перфорации является высечка прямоугольных и круглых отверстий в черном либо оцинкованном металле толщиной от 1мм до 3мм.
Перфорация металла в «ПрофСталь-Строй»
Наша компания оказывает услуги по изготовлению перфорированного листа в Минске. Мы более 10 лет профессионально занимаемся металлообработкой и являемся надежным поставщиком изделий для крупных строительных организаций и частных клиентов. Принцип нашей работы заключается в предложении качественной услуги по доступным ценам.
Производственный цех компании оснащен новейшим оборудованием от ведущих мировых производителей и работает круглосуточно, поэтому мы всегда готовы точно в срок выполнить заказ любого объема и уровня сложности.
Мы принимаем заказы по всей Беларуси и обеспечиваем оперативную доставку перфорированных металлических изделий собственным транспортом.
Условия работы с нами:
- Любая форма оплаты
- Сделаем онлайн расчет
- Возможность изготовить в день обращения
- У нас очень много металла в наличии
- Сами разрабатываем чертежи
Для просчета стоимости вам необходимо оставить заявку в виде эскиза либо чертежа, заполнив форму выше, либо связаться с нами.
Особенности технологии

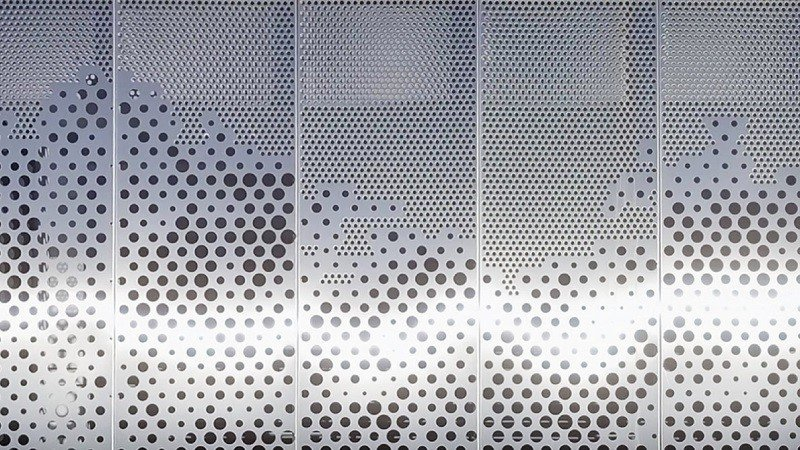

Перфорация может быть полной или художественной. Во втором случае она выполняется в виде различных узоров и рисунков по индивидуальным эскизам заказчика.
Листы с просечками – это прочный и надежный материал с отличными эксплуатационными и визуальными характеристиками, имеющий широкий спектр применения: строительство, архитектура и дизайн, машино- и приборостроение, сельское хозяйство.

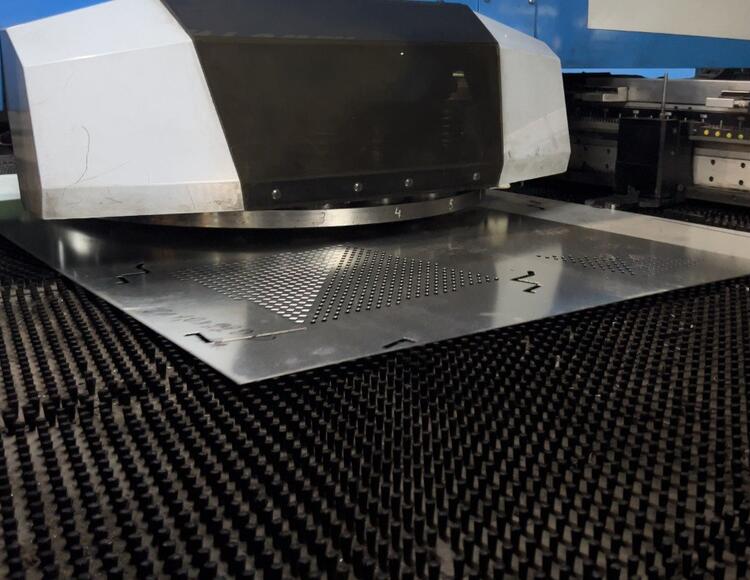

Процесс перфорации листового металла осуществляется за счет ударов по металлическим заготовкам. Лист закрепляется на координатном столе с помощью зажимов, которые под контролем компьютерной программы задают полотну направление движения. Оно попадает под пресс, пробивающий отверстия в соответствии с координатами, введенными оператором. Конфигурация отверстий зависит от размера и формы пуансонов (штемпелей), непосредственно давящих на заготовку, закрепленную на столе.
Современные координатно-пробивные прессы способны производить до 1500 ударов в минуту, сохраняя практически абсолютную точность: максимальная погрешность не превышает 0,05 мм. На выходе получается лист с идеальными отверстиями нужной формы: квадратной, круглой, овальной, ромбической, прямоугольной или индивидуальной.
Достоинства перфорированного листа
- возможность выбора любого размера, формы и расположения отверстий
- высокая скорость изготовления
- малый вес и исключительная прочность элементов
- устойчивость к механическому воздействию и коррозии
- светопроницаемость – перфорированный является надежной защитой, но при этом не препятствует светообмену
- простота монтажа

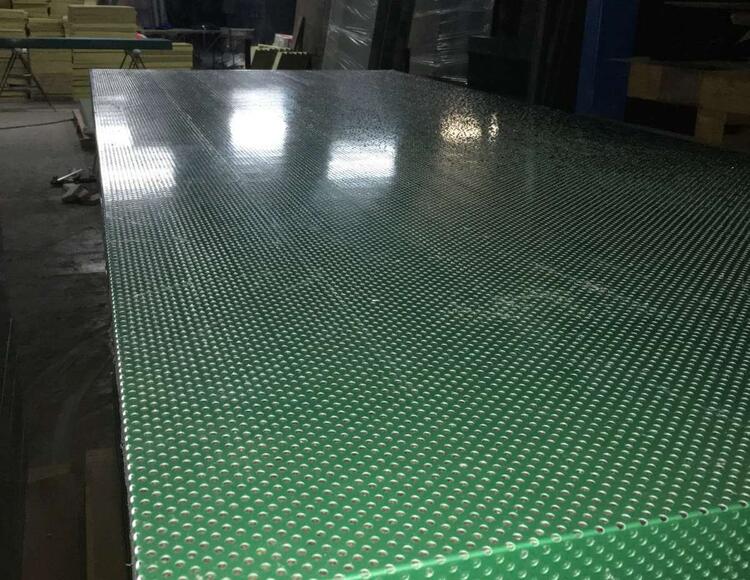

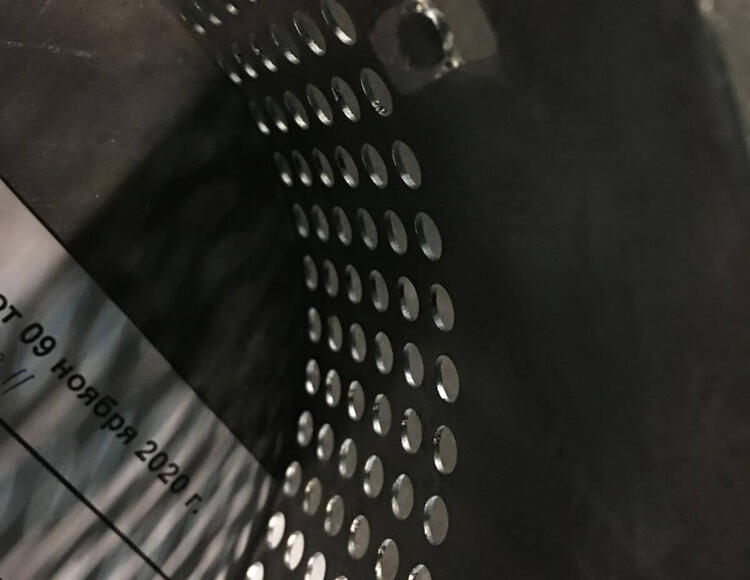

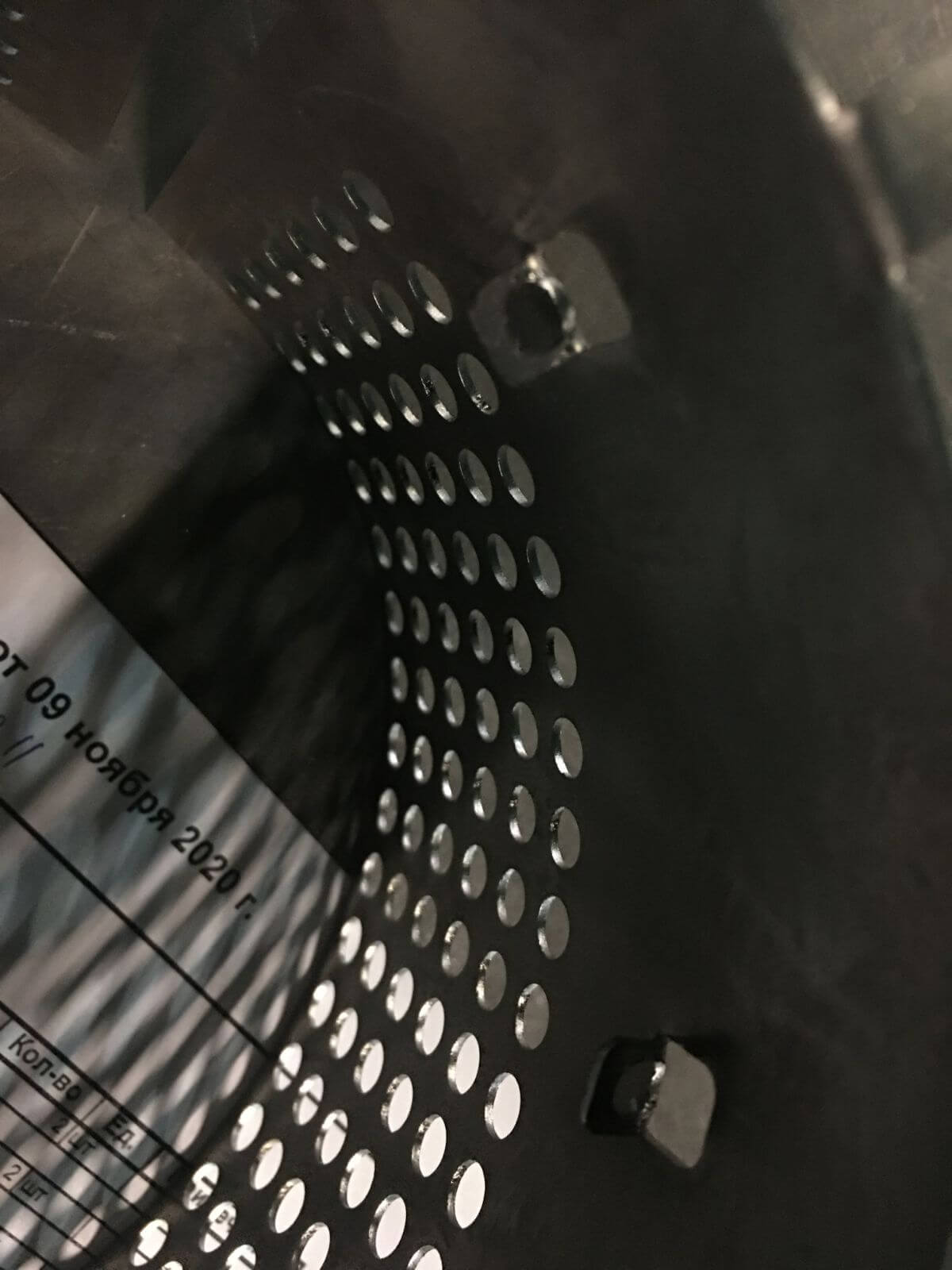

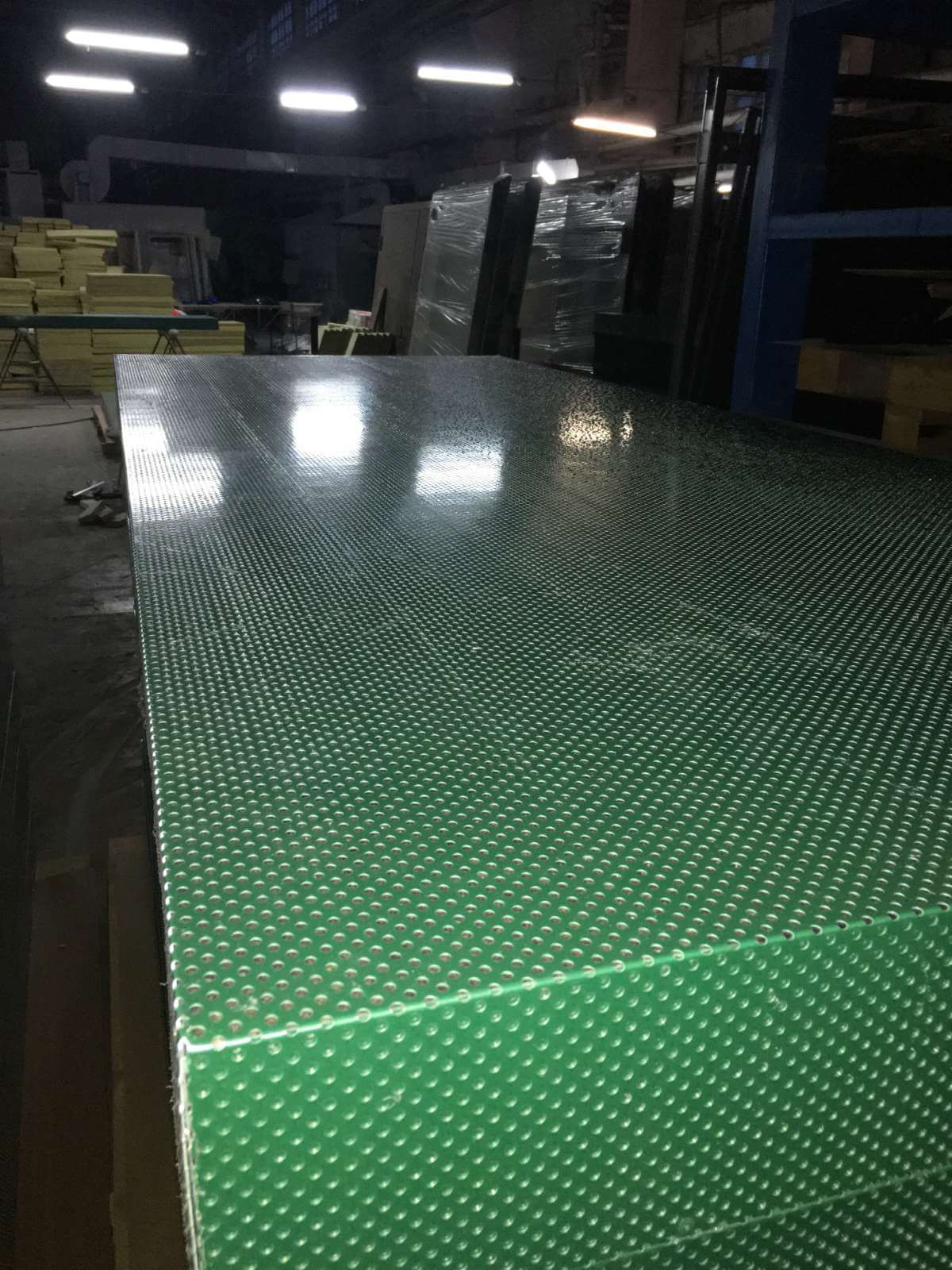

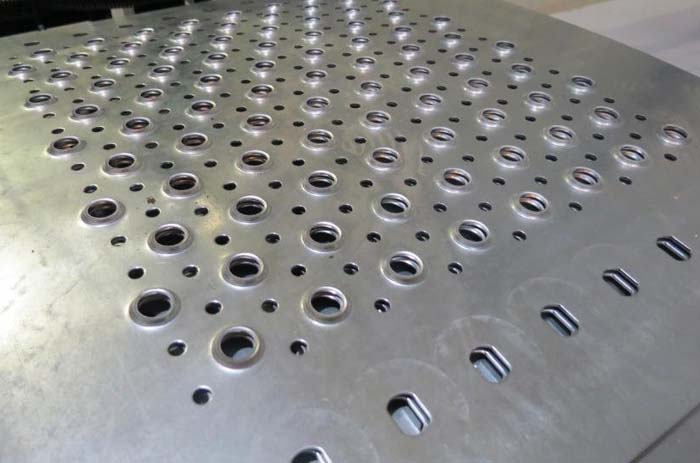

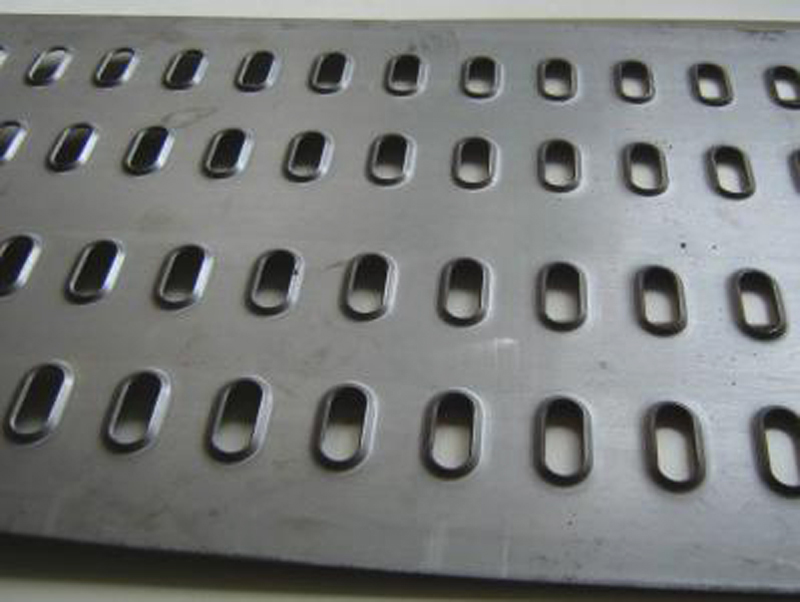

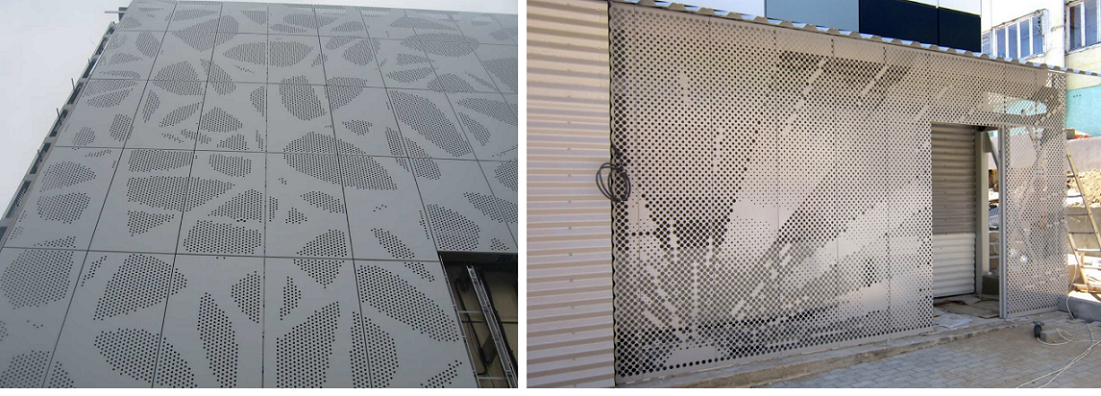

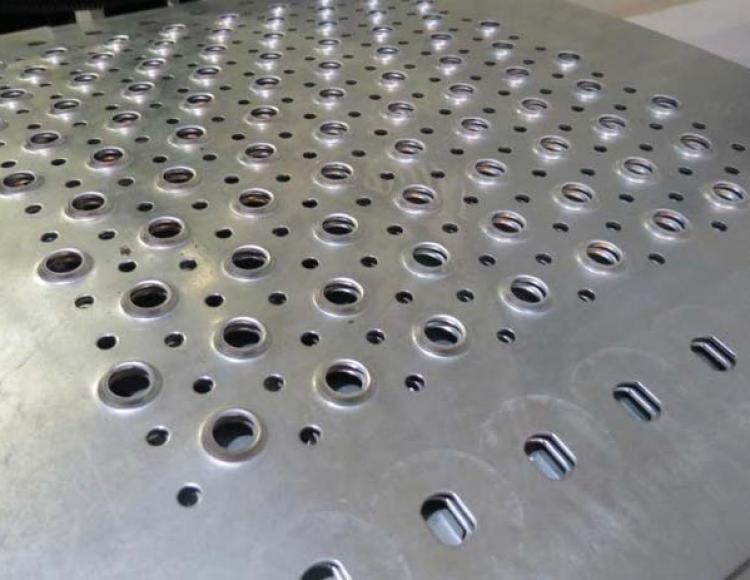

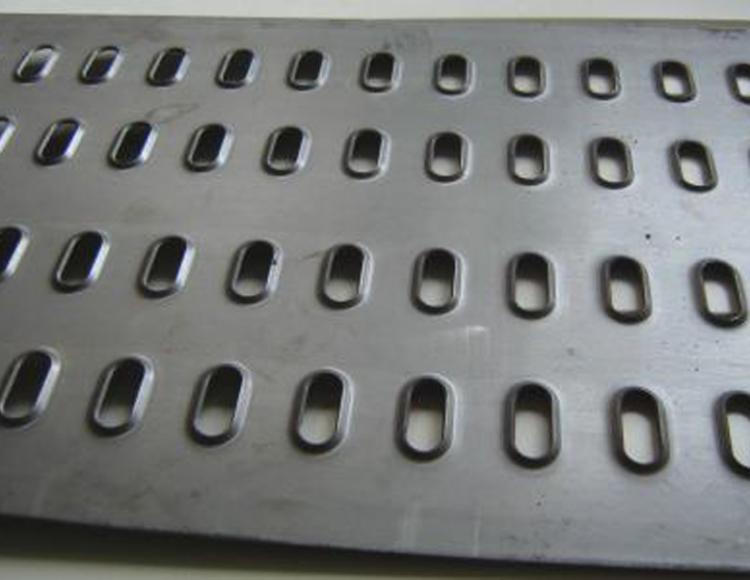

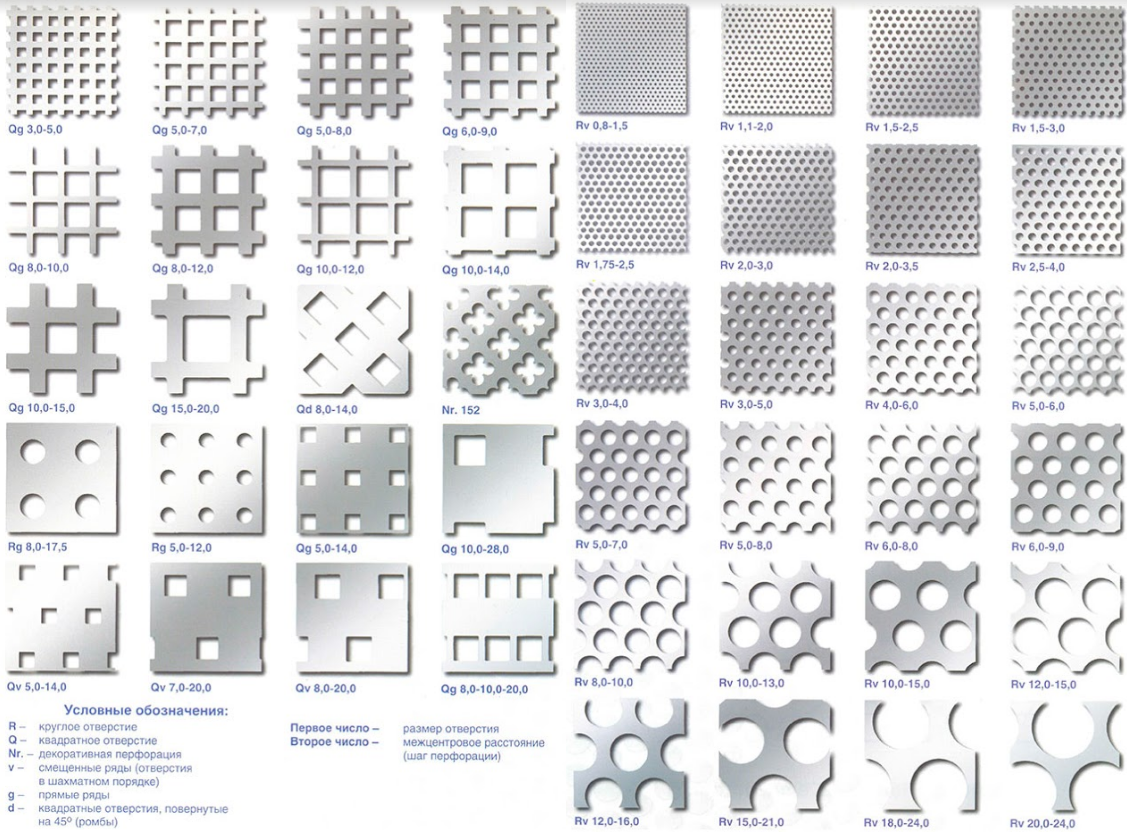

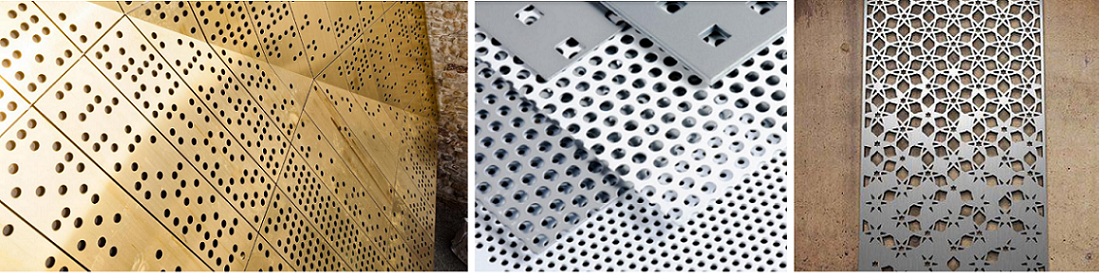

Примеры перфорации:
| Минимальная сумма заказа 80 рублей. Художественная перфорация считается индивидуально. | |||||
| материал | толщина | стоимость 1м2 с НДС | материал | толщина | стоимость 1м2 с НДС |
| Металл черный с максимальным размером 1500х3000 | 0,5 | 18,25 | Металл оц с максимальным размером 1500х3000 | 0,5 | 20,28 |
| 0,7 | 25,55 | 0,7 | 28,39 | ||
| 1,00 | 36,50 | 1,00 | 40,56 | ||
| 1,20 | 43,80 | 1,20 | 48,67 | ||
| 1,50 | 54,76 | 1,50 | 60,84 | ||
| 1,80 | 65,71 | 1,80 | 73,01 | ||
| 2,00 | 73,01 | 2,00 | 81,12 | ||
| 3,00 | 109,51 | 3,00 | 121,68 | ||
| На крупную перфорацию СКИДКИ | |||||
Характеристики станка

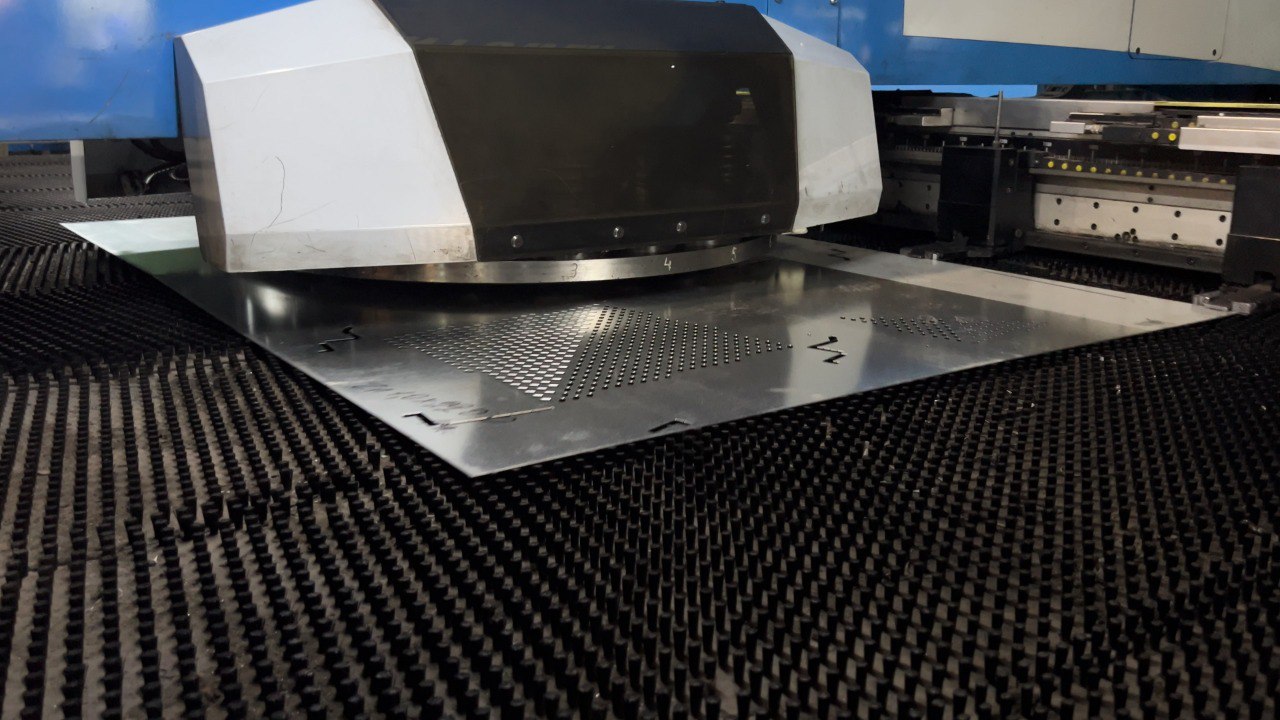

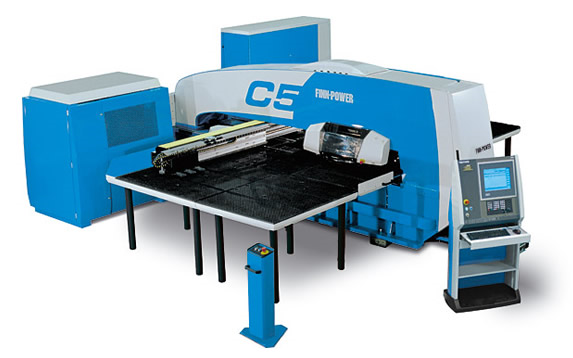

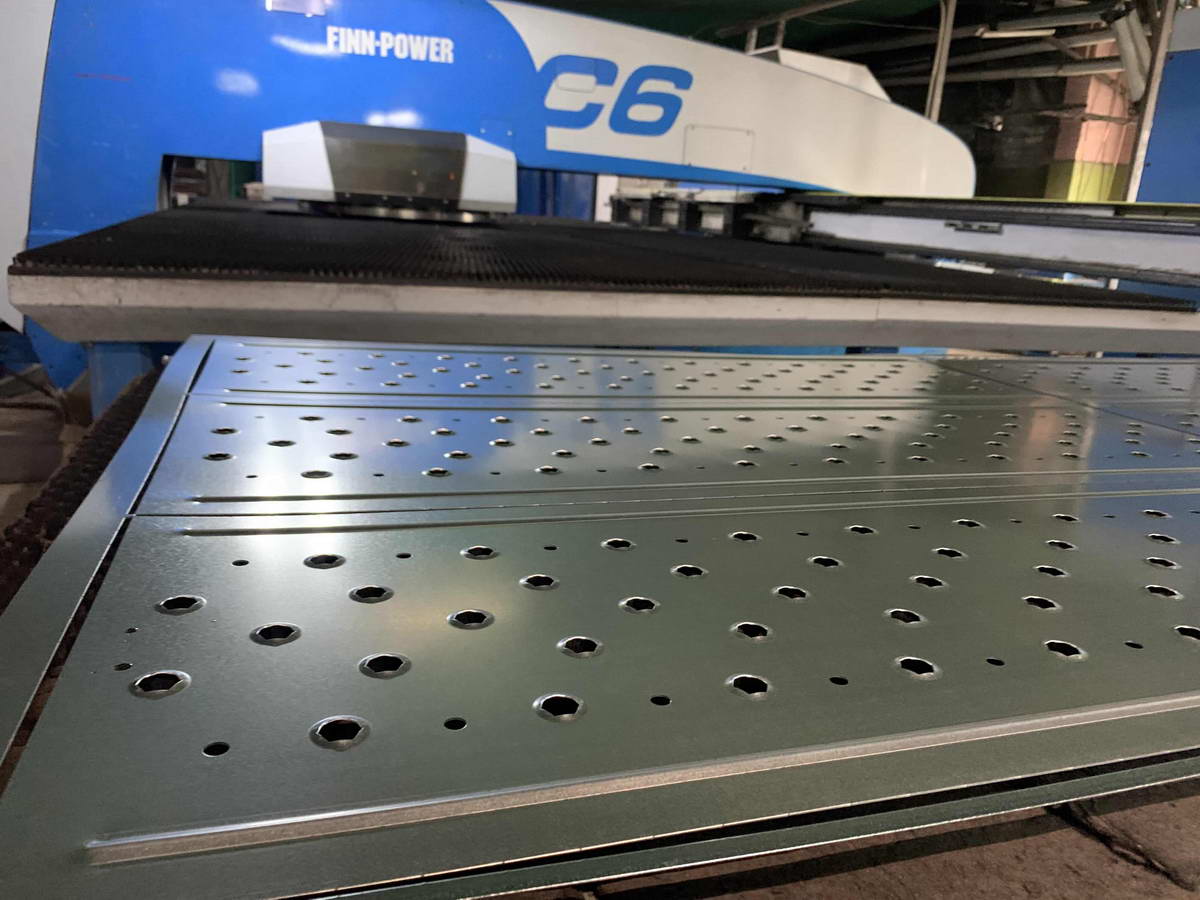

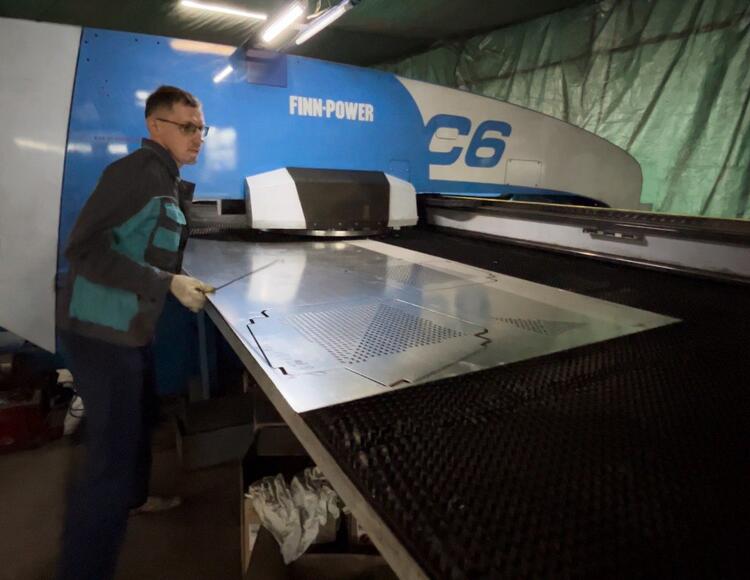

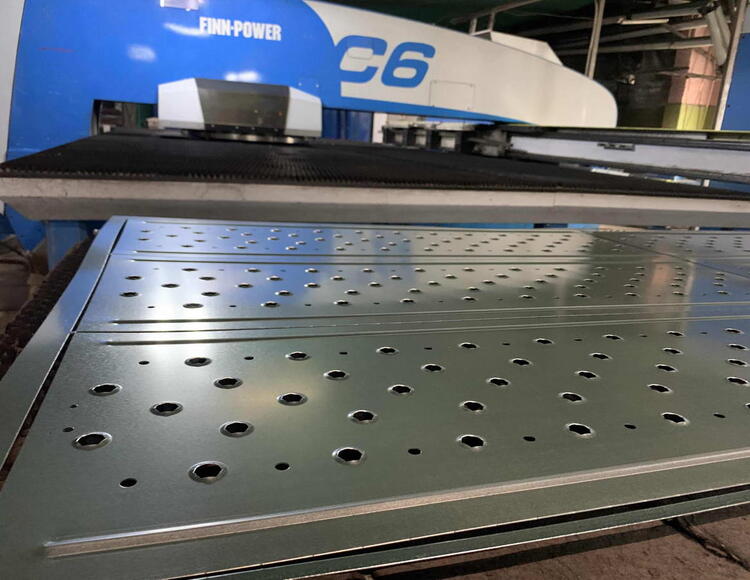

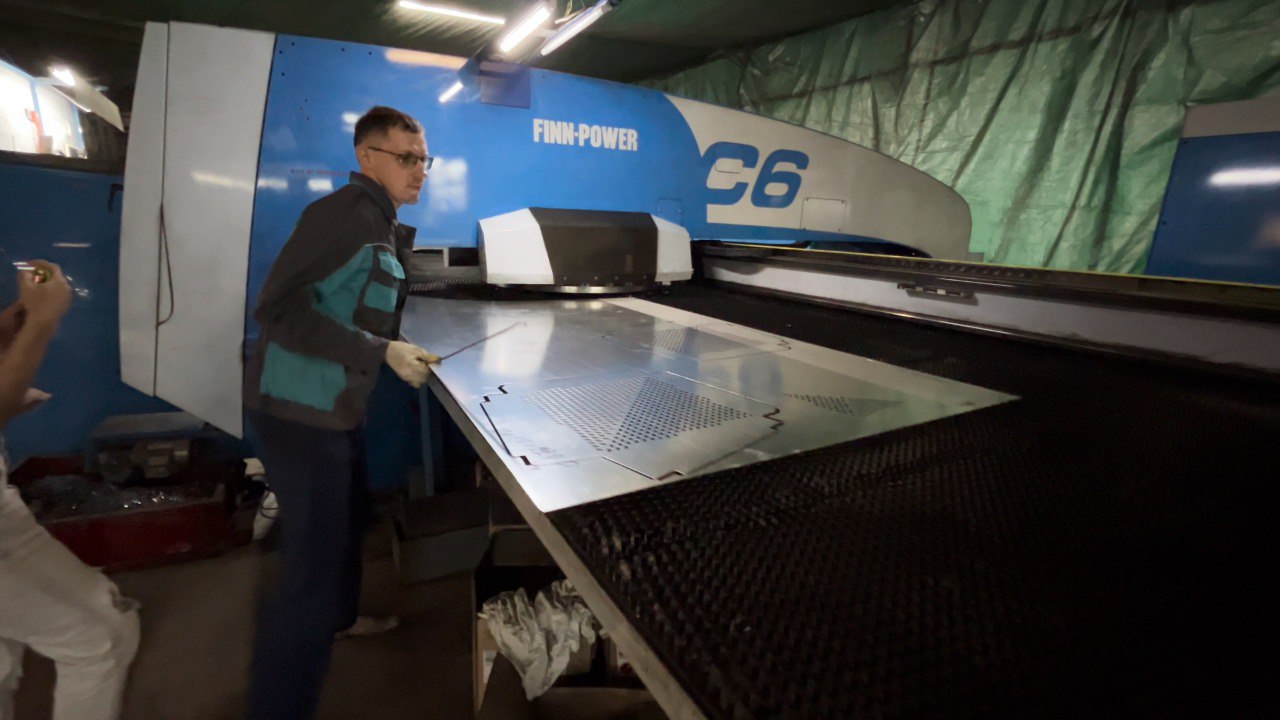

Координатно пробивной пресс FINN POWER C6 с усилием 30 тонн — это расширенная версия координатно пробивных прессов, которая позволяет обрабатывать ширину листа до 1500 мм и длину без ограничений. Толщина пробивки металла до 6мм.
Характеристики координатной пробивки металла
- максимально высокий уровень точности до 0,1мм
- пробиваем металл толщиной от 0,5 до 3мм
- рабочее поле 1500х3000мм
- многоступенчатый контроль качества

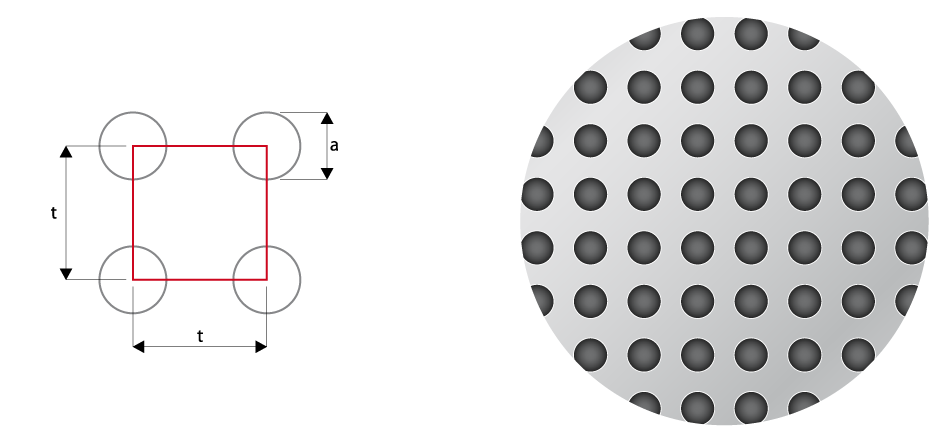

Тип перфорации — Rg круглые отверстия расположенные рядами
| Тип перфорации — Rg (a — t), свободная площадь (%) — Р | |||||
| a-t | Р % | a-t | Р % | a-t | Р % |
| Rg 1-1.5 | 34,9 | Rg 6-20 | 7,1 | Rg 17-32 | 22,2 |
| Rg 1-20 | 0,2 | Rg 6,5-10 | 33,2 | Rg 17-40 | 14,2 |
| Rg 1,6-25 | 0,3 | Rg 6,5-16 | 13,0 | Rg 17-50 | 9,1 |
| Rg 2-3 | 34,9 | Rg 7-14 | 19,6 | Rg 18-28 | 32,4 |
| Rg 2-4 | 19,6 | Rg 7-20 | 9,6 | Rg 18,6-52 | 10,0 |
| Rg 2-6 | 8,7 | Rg 7-22 | 7,9 | Rg 19-51 | 10,9 |
| Rg 2-12 | 2,2 | Rg 8-15 | 22,3 | Rg 20-28 | 40,1 |
| Rg 2,5-5,5 | 16,2 | Rg 8-30 | 5,6 | Rg 20-30 | 34,9 |
| Rg 3-6 | 19,6 | Rg 8,5-12 | 39,4 | Rg 22-45 | 18,8 |
| Rg 3-8 | 11,0 | Rg 9-18 | 19,6 | Rg 23-31,5 | 41,9 |
| Rg 3-13,5 | 3,9 | Rg 10-14 | 40,1 | Rg 24-30 | 50,2 |
| Rg 4-8 | 19,6 | Rg 10-15 | 34,9 | Rg 25-34 | 42,4 |
| Rg 4-9 | 15,5 | Rg 10-20 | 19,6 | Rg 25-50 | 19,6 |
| Rg 4-16 | 4,9 | Rg 10-50 | 3,1 | Rg 25-52 | 18,1 |
| Rg 4,5-15 | 7,1 | Rg 11-28,5 | 11,7 | Rg 25,4-41 | 30,1 |
| Rg 5-8 | 30,7 | Rg 12-15 | 50,2 | Rg 30-40 | 44,2 |
| Rg 5-10 | 19,6 | Rg 12-18 | 34,9 | Rg 30-50 | 28,3 |
| Rg 5-12 | 13,6 | Rg 12-22 | 23,4 | Rg 30-60 | 19,6 |
| Rg 5-13 | 11,6 | Rg 12-25 | 18,1 | Rg 32-78 | 13,2 |
| Rg 5-14 | 10,0 | Rg 14-50 | 6,2 | Rg 35-45 | 47,5 |
| Rg 5-15 | 8,7 | Rg 15-20 | 44,2 | Rg 35-52 | 35,6 |
| Rg 5-25 | 3,1 | Rg 16-20 | 50,2 | Rg 35-92 | 11,4 |
| Rg 5,5-20 | 5,9 | Rg 16-25 | 32,2 | Rg 37-50 | 43 |
| Rg 5,5-25 | 3,8 | Rg 17-22 | 46,9 | Rg 38-100 | 11,3 |
| Rg 6-10 | 28,3 | Rg 17-25 | 36,3 | Rg 40-55 | 41,5 |
| Rg 50-70 | 40,1 | ||||

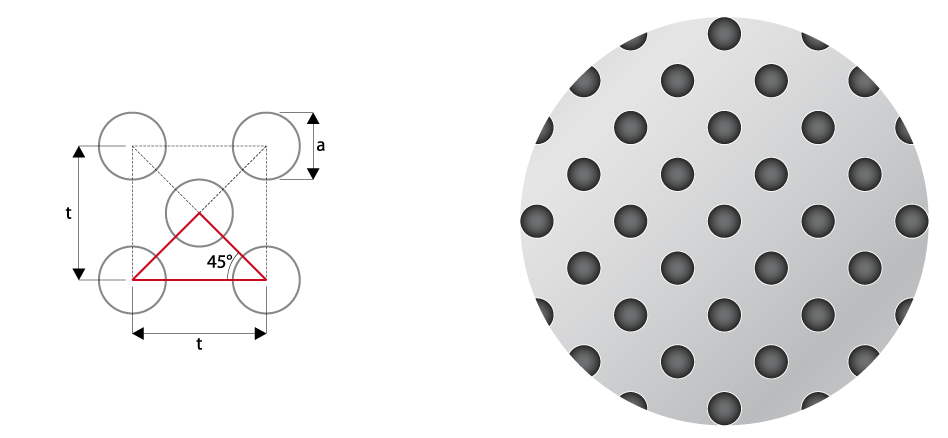

Тип перфорации — Rd круглые отверстия в шахматном порядке (45 градусов)
| Тип перфорации — Rd (a — t), свободная площадь (%) — Р | |||||
| a-t | Р % | a-t | Р % | a-t | Р % |
| Rd 0,8-2,5 | 16,1 | Rd 6-10 | 56,5 | Rd 14-34 | 26,6 |
| Rd 2-6 | 17,4 | Rd 6-16 | 22,1 | Rd 15-34 | 30,6 |
| Rd 2-7,5 | 11,2 | Rd 6-20 | 14,1 | Rd 15-40 | 22,1 |
| Rd 2,5-8 | 15,3 | Rd 6-30 | 6,3 | Rd 16-34 | 34,8 |
| Rd 3-8 | 22,1 | Rd 6,3-30 | 6,9 | Rd 16-40 | 25,1 |
| Rd 3-12 | 9,8 | Rd 7-14 | 39,3 | Rd 16-45 | 19,8 |
| Rd 3-14 | 7,2 | Rd 8-18 | 31,0 | Rd 16-90 | 5,0 |
| Rd 3,6-8 | 31,8 | Rd 8-30 | 11,2 | Rd 18-34 | 44,0 |
| Rd 4-8 | 39,3 | Rd 10-27 | 21,5 | Rd 18-56 | 16,2 |
| Rd 4-12 | 17,4 | Rd 10-28 | 20,0 | Rd 20-40 | 39,3 |
| Rd 5-9 | 48,5 | Rd 10-30 | 17,4 | Rd 20-50 | 25,1 |
| Rd 5-12 | 27,3 | Rd 12-27 | 31,0 | Rd 26-50 | 42,5 |
| Rd 5-14 | 20,0 | Rd 12-28 | 28,8 | Rd 32-60 | 44,7 |
| Rd 5-20 | 9,8 | Rd 12-50 | 9,0 | Rd 40-72 | 48,5 |
| Rd 5-25 | 6,3 | Rd 13-40 | 16,6 | Rd 50-92 | 46,4 |
| Rd 5-30 | 4,4 | Rd 14-32 | 30,1 | ||

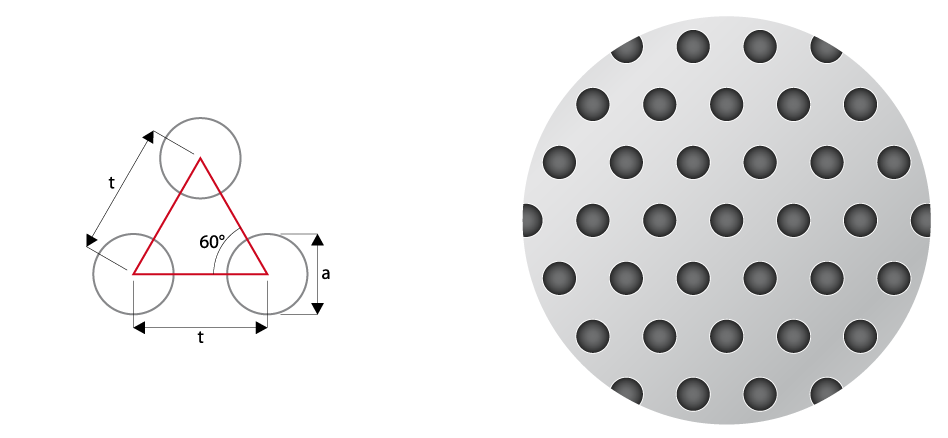

Тип перфорации — Rv круглые отверстия в шахматном порядке (60 градусов)
| Тип перфорации — Rv (a — t), свободная площадь (%) — Р | |||||
| a-t | Р % | a-t | Р % | a-t | Р % |
| Rv 0.8 — 1.5 | 25.9 | Rv 5 — 9 | 28.1 | Rv 12 — 19.5 | 34.5 |
| Rv 1 — 2 | 22.8 | Rv 5 — 10 | 22.8 | Rv 12 — 20 | 32.8 |
| Rv 1.2 — 2.5 | 21.0 | Rv 5 — 12 | 15.8 | Rv 12 — 22 | 27.1 |
| Rv 1.4 — 2.5 | 28.5 | Rv 5.5 — 8 | 43.0 | Rv 12 — 26 | 19.4 |
| Rv 1.5 — 2.5 | 32.8 | Rv 5.5 — 9 | 34.0 | Rv 13 — 18 | 47.5 |
| Rv 1.6 — 2.5 | 37.3 | Rv 5.5 — 10 | 27.5 | Rv 13 — 30 | 17.1 |
| Rv 1.6 — 3 | 25.9 | Rv 6 — 7 | 66.9 | Rv 14 — 22 | 36.9 |
| Rv 1.8 — 2.5 | 47.2 | Rv 6 — 8 | 51.2 | Rv 14 — 26 | 26.4 |
| Rv 1.8 — 3 | 32.8 | Rv 6 — 9 | 40.4 | Rv 14 — 30 | 19.8 |
| Rv 2 — 3 | 40.4 | Rv 6 — 10 | 32.8 | Rv 15 — 20 | 51.2 |
| Rv 2 — 3.5 | 29.7 | Rv 6.2 — 7.5 | 62.2 | Rv 15 — 21 | 46.4 |
| Rv 2 — 4 | 22.8 | Rv 6.3 — 9 | 44.6 | Rv 15 — 24 | 35.5 |
| Rv 2 — 5 | 14.6 | Rv 6.3 — 11 | 29.8 | Rv 16 — 18 | 71.9 |
| Rv 2 — 5.5 | 12.0 | Rv 6.3 — 12 | 25.1 | Rv 16 — 20 | 58.2 |
| Rv 2 — 14 | 1.9 | Rv 6.4 — 12 | 25.9 | Rv 16 — 24 | 40.4 |
| Rv 2.2 — 3.75 | 31.3 | Rv 6.5 — 9 | 47.5 | Rv 16 — 30 | 25.9 |
| Rv 2.25 — 3.5 | 37.6 | Rv 6.5 — 24 | 6.7 | Rv 16 — 35 | 19.0 |
| Rv 2.25 — 4 | 28.8 | Rv 7 — 9.5 | 49.4 | Rv 17 — 20 | 65.7 |
| Rv 2.5 — 3.5 | 46.4 | Rv 7 — 10 | 44.6 | Rv 17 — 22 | 54.3 |
| Rv 2.5 — 4 | 35.5 | Rv 7 — 11 | 36.9 | Rv 18 — 24 | 51.2 |
| Rv 2.5 — 5 | 22.8 | Rv 7 — 11.25 | 35.2 | Rv 18 — 26 | 43.6 |
| Rv 2.5 — 6 | 15.8 | Rv 7 — 13.5 | 24.5 | Rv 19 — 22 | 67.9 |
| Rv 2.5 — 9 | 7.0 | Rv 8 — 10 | 58.2 | Rv 19.5 — 28 | 44.1 |
| Rv 2.8 — 4.5 | 35.2 | Rv 8 — 10.6 | 51.8 | Rv 20 — 28 | 46.4 |
| Rv 3 — 4 | 51.2 | Rv 8 — 11 | 48.1 | Rv 20 — 30 | 40.4 |
| Rv 3 — 4.5 | 40.4 | Rv 8 — 11.25 | 46.0 | Rv 20 — 35 | 29.7 |
| Rv 3 — 5 | 32.8 | Rv 8 — 12 | 40.4 | Rv 21 — 30 | 44.6 |
| Rv 3 — 6 | 22.8 | Rv 8 — 13.5 | 32.0 | Rv 22 — 32 | 43.0 |
| Rv 3 — 7 | 16.7 | Rv 8 — 15 | 25.9 | Rv 22 — 80 | 6.9 |
| Rv 3 — 7,4 | 15.0 | Rv 8 — 16 | 22.8 | Rv 22 — 96 | 4.8 |
| Rv 3 — 12 | 5.7 | Rv 8 — 20 | 14.6 | Rv 23 — 35 | 39.3 |
| Rv 3.2 — 4.76 | 41.1 | Rv 8 — 22 | 12.0 | Rv 24 — 35 | 42.8 |
| Rv 3.2 — 5 | 37.3 | Rv 8 — 31.2 | 6.0 | Rv 25 — 30 | 63.2 |
| Rv 3.2 — 7 | 19.0 | Rv 9 — 12 | 51.2 | Rv 25 — 35 | 46.4 |
| Rv 3.6 — 5.5 | 39.0 | Rv 9 — 16 | 28.8 | Rv 25 — 50 | 22.8 |
| Rv 3.6 — 6 | 32.8 | Rv 10 — 12 | 63.2 | Rv 29 — 45 | 37.8 |
| Rv 3.6 — 7 | 24.1 | Rv 10 — 12.84 | 55.2 | Rv 30 — 38 | 56.7 |
| Rv 4 — 5 | 58.2 | Rv 10 — 13.5 | 49.9 | Rv 30 — 40 | 51.2 |
| Rv 4 — 5.5 | 48.1 | Rv 10 — 14 | 46.4 | Rv 30 — 45 | 40.4 |
| Rv 4 — 6 | 40.4 | Rv 10 — 15 | 40.4 | Rv 32 — 45 | 46.0 |
| Rv 4 — 7 | 29.7 | Rv 10 — 16 | 35.5 | Rv 35 — 47 | 50.5 |
| Rv 4 — 8 | 22.8 | Rv 10 — 17.5 | 29.7 | Rv 35 — 50 | 44.6 |
| Rv 4 — 12.5 | 9.3 | Rv 10 — 20 | 22.8 | Rv 40 — 56 | 46.4 |
| Rv 4.5 — 6 | 51.2 | Rv 10 — 25 | 14.6 | Rv 45 — 64 | 45.0 |
| Rv 4.5 — 7 | 37.6 | Rv 11 — 16 | 43.0 | Rv 50 — 80 | 35.5 |
| Rv 4.5 — 8 | 28.8 | Rv 11 — 17 | 38.1 | Rv 55 — 68 | 59.5 |
| Rv 5 — 6 | 63.2 | Rv 12 — 15 | 58.2 | Rv 60 — 128 | 20.0 |
| Rv 5 — 7 | 46.4 | Rv 12 — 16 | 51.2 | Rv 65 — 90 | 47.5 |
| Rv 5 — 7.5 | 40.4 | Rv 12 — 17 | 45.3 | ||
| Rv 5 — 8 | 35.5 | Rv 12 — 18 | 40.4 | ||

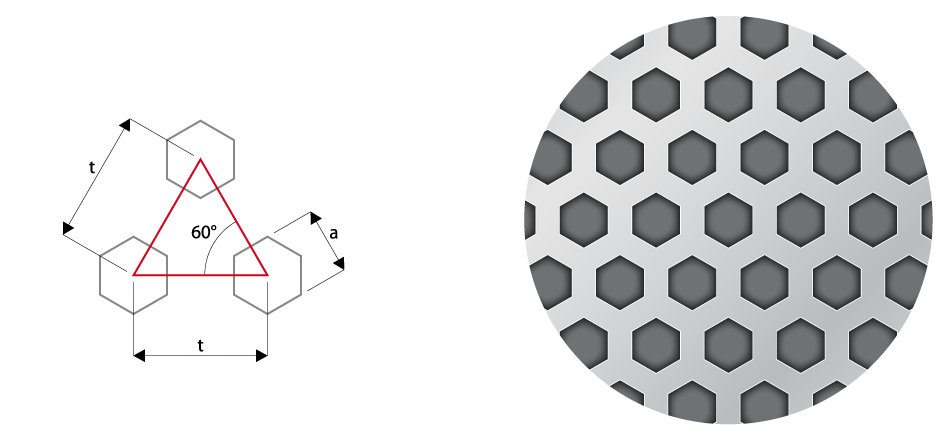

Тип перфорации — Sv шестиугольные отверстия
| Тип перфорации — Sv (a — t), свободная площадь (%) — Р | |||||
| a-t | P % | a-t | P % | a-t | P % |
| Sv 8 — 10.5 | 58.1 | Sv 16 — 21 | 58.1 | Sv 25 — 35 | 51.0 |
| Sv 8 — 12 | 44.4 | Sv 16 — 34 | 22.1 | Sv 30 — 44 | 46.5 |
| Sv 10 — 15 | 44.4 | Sv 18 — 25 | 51.8 | Sv 32 — 40 | 64.0 |
| Sv 10 — 18 | 30.9 | Sv 20 — 26 | 59.2 | Sv 35 — 48 | 53.2 |
| Sv 10 — 28 | 12.8 | Sv 20 — 28 | 51.0 | Sv 36 — 48 | 56.3 |
| Sv 12 — 16 | 56.3 | Sv 22 — 30 | 53.8 | Sv 50 — 65 | 59.2 |
| Sv 14 — 21 | 44.4 | ||||

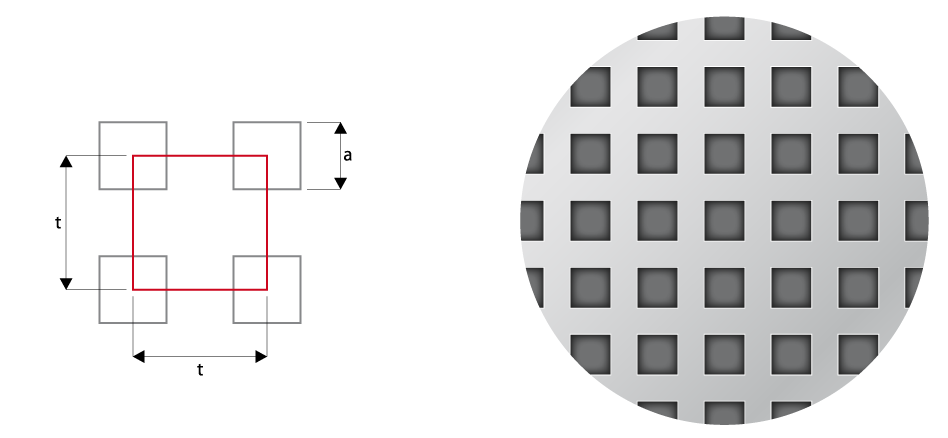

Тип перфорации — Qg квадратные отверстия расположенные рядами
| Тип перфорации — Qg (a — t), свободная площадь (%) — Р | |||||
| a-t | P % | a-t | P % | a-t | P % |
| Qg 2 — 4 | 25.0 | Qg 10 — 13.5 | 54.9 | Qg 20 — 28 | 51.0 |
| Qg 3 — 5 | 36.0 | Qg 10 — 14 | 51.0 | Qg 20 — 30 | 44.4 |
| Qg 3 — 6 | 25.0 | Qg 10 — 15 | 44.4 | Qg 20 — 32 | 39.1 |
| Qg 4 — 7 | 32.7 | Qg 10 — 16 | 39.1 | Qg 20 — 40 | 25.0 |
| Qg 4 — 8 | 25.0 | Qg 10 — 20 | 25.0 | Qg 20 — 50 | 16.0 |
| Qg 5 — 7 | 51.0 | Qg 10 — 24 | 17.4 | Qg 20 — 56 | 12.8 |
| Qg 5 — 7.5 | 44.4 | Qg 10 — 26 | 14.8 | Qg 22 — 28 | 61.7 |
| Qg 5 — 8 | 39.1 | Qg 10 — 27 | 13.7 | Qg 22 — 30 | 53.8 |
| Qg 5 — 10 | 25.0 | Qg 10 — 34 | 8.7 | Qg 22 — 56 | 15.4 |
| Qg 5 — 14 | 12.8 | Qg 10 — 38 | 6.9 | Qg 22.4 — 28 | 64.0 |
| Qg 5 — 15 | 11.1 | Qg 10 — 50 | 4.0 | Qg 25 — 28.5 | 76.9 |
| Qg 5 — 16 | 9.8 | Qg 11 — 15 | 53.8 | Qg 25 — 34 | 54.1 |
| Qg 5 — 20 | 6.3 | Qg 12 — 17 | 49.8 | Qg 25 — 36 | 48.2 |
| Qg 5.5 — 8 | 47.3 | Qg 12 — 18 | 44.4 | Qg 30 — 35 | 73.5 |
| Qg 6 — 7 | 73.5 | Qg 12 — 30 | 16.0 | Qg 30 — 36 | 69.4 |
| Qg 6 — 9 | 44.4 | Qg 13 — 18 | 52.2 | Qg 30 — 40 | 56.3 |
| Qg 6 — 10 | 36.0 | Qg 15 — 20 | 56.3 | Qg 33 — 60 | 30.3 |
| Qg 8 — 10 | 64.0 | Qg 15 — 21 | 51.0 | Qg 35 — 40 | 76.6 |
| Qg 8 — 12 | 44.4 | Qg 15 — 23 | 42.5 | Qg 35 — 60 | 34.0 |
| Qg 8 — 14 | 32.7 | Qg 15 — 24 | 39.1 | Qg 39 — 49 | 63.3 |
| Qg 8 — 15 | 28.4 | Qg 15 — 45 | 11.1 | Qg 40 — 44 | 82.6 |
| Qg 8 — 20 | 16.0 | Qg 16 — 20 | 64.0 | Qg 40 — 50 | 64.0 |
| Qg 8 — 24 | 11.1 | Qg 16 — 25 | 41.0 | Qg 40 — 55 | 52.9 |
| Qg 8 — 28 | 8.2 | Qg 18 — 24 | 56.3 | Qg 40 — 72 | 30.9 |
| Qg 8 — 29 | 7.6 | Qg 18 — 38 | 22.4 | Qg 43 — 50 | 74.0 |
| Qg 9 — 13.5 | 44.4 | Qg 19 — 26 | 53.4 | Qg 44.5 — 52 | 73.2 |
| Qg 10 — 12 | 69.4 | Qg 20 — 26 | 59.2 | Qg 45 — 78 | 33.3 |
| Qg 50 — 65 | 59.2 | ||||

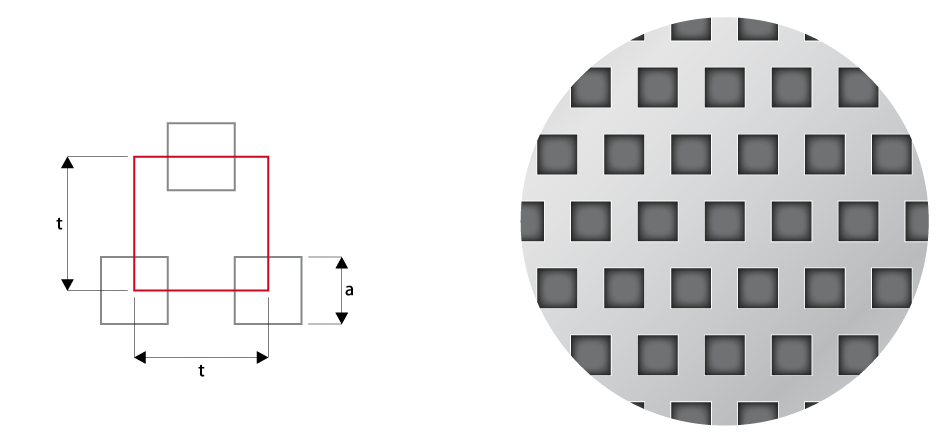

Тип перфорации — Qv квадратные отверстия в шахматном порядке
| Тип перфорации — Qv (a — t), свободная площадь (%) — Р | |||||
| a-t | P % | a-t | P % | a-t | P % |
| Qv 3 — 6 | 25 | Qv 10 — 16 | 39 | Qv 20 — 28 | 50.5 |
| Qv 4 — 8 | 25 | Qv 11 — 24 | 21 | Qv 25 — 36 | 48 |
| Qv 5 — 10 | 25 | Qv 12 — 18 | 44 | Qv 30 — 40 | 56 |
| Qv 6.3 — 12.5 | 25 | Qv 15 -21 | 51 | Qv 31.5 — 40 | 62 |
| Qv 8 — 12 | 44.5 | Qv 18 — 24 | 56 | Qv 35 — 45 | 60 |
| Qv 8 -14 | 33 | ||||

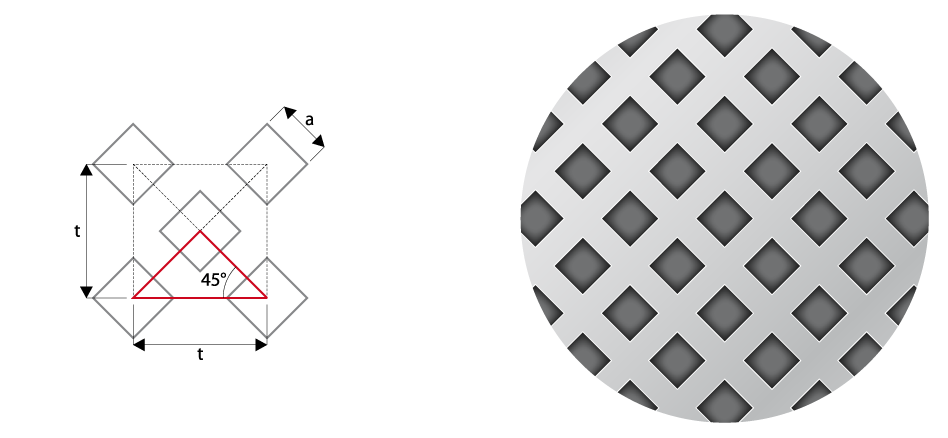

Тип перфорации — Qd квадратные отверстия в шахматном порядке (под углом 45 градусов)
| Тип перфорации — Qd (a — t), свободная площадь (%) — Р | |||||
| a-t | P % | a-t | P % | a-t | P % |
| Qd 3 — 7.5 | 32.0 | Qd 14 — 32 | 38.3 | Qd 30 — 60 | 50.0 |
| Qd 5 — 12 | 34.7 | Qd 15 — 29.7 | 51.0 | Qd 30 — 65 | 42.6 |
| Qd 6 — 14 | 36.7 | Qd 15 — 30 | 50.0 | Qd 31.5 — 60 | 55.1 |
| Qd 6 — 16 | 28.1 | Qd 16 — 30 | 56.9 | Qd 32 — 60 | 56.9 |
| Qd 6.3 — 16 | 31.0 | Qd 16 — 32 | 50.0 | Qd 35 — 60 | 68.1 |
| Qd 7 — 18 | 30.2 | Qd 18 — 40 | 40.5 | Qd 35 — 63.6 | 60.6 |
| Qd 8 — 20 | 32.0 | Qd 19 — 40 | 45.1 | Qd 40 — 72 | 61.7 |
| Qd 8 — 24 | 22.2 | Qd 20 — 40 | 50.0 | Qd 45 — 74 | 74.0 |
| Qd 10 — 22.5 | 39.5 | Qd 20 — 55 | 26.4 | Qd 45 — 78 | 66.6 |
| Qd 12 — 24 | 50.0 | Qd 21 — 40 | 55.1 | Qd 50 — 92 | 59.1 |
| Qd 12 — 25.5 | 44.3 | Qd 22.4 — 46 | 47.4 | Qd 55 — 102 | 58.2 |
| Qd 12 — 27 | 39.5 | Qd 23 — 46 | 50.0 | Qd 60 — 114 | 55.4 |
| Qd 14 — 28.3 | 48.9 | Qd 25 — 50 | 50.0 | Qd 100 — 170 | 69.2 |
| Qd 14 — 31 | 40.8 | Qd 30 — 54 | 61.7 | Qd 120 — 230 | 54.4 |

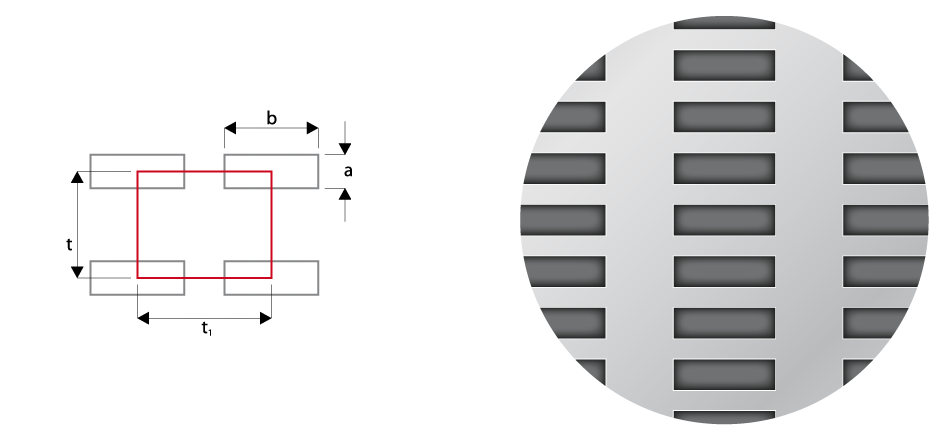

Тип перфорации — Pg прямоугольные отверстия расположенные рядами
| Тип перфорации — Pg (a x b — t x t1), Свободная площадь (%) — Р. По длинной стороне листа расположен параметр отверстия (а), по короткой параметр (b) | |||||
| a x b — t x t1 | P % | a x b — t x t1 | P % | a x b — t x t1 | P % |
| Pg 4.2 x 16 — 7 x 20 | 48.0 | Pg 16 x 5.4 — 20 x 16 | 27.0 | Pg 50 x 15 — 60 x 18 | 69.4 |
| Pg 9.5 x 76.2 — 14 x 81 | 63.8 | Pg 18 x 4 — 25 x 8 | 36.0 | Pg 60 x 11 — 92 x 28 | 25.6 |
| Pg 11 x 60 — 28 x 92 | 25.6 | Pg 21 x 3.5 — 30 x 7 | 35.0 | Pg 76.2 x 9.5 — 81 x 14 | 63.8 |
| Pg 15 x 25 — 18 x 28 | 74.4 | Pg 21 x 3.5 — 30 x 14 | 17.5 | Pg 100 x 20 — 200 x 280 | 3.6 |
| Pg 16 x 4.2 — 20 x 14 | 24.0 | Pg 25.2 x 10.2 — 50 x 30 | 17.1 | ||

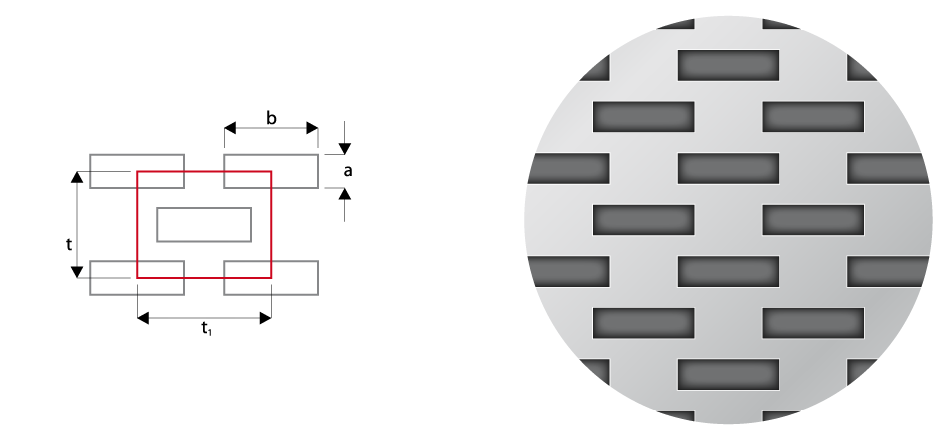

Тип перфорации — Pv прямоугольные отверстия расположенные в шахматном порядке
| Тип перфорации — Pv (a x b — t x t1), свободная площадь (%) — Р | |
| a x b — t x t1 | P % |
| Pc 10 x 5 — 20 x 14 | 35.7 |
| Pc 21 x 3.5 — 30 x 14 | 35.0 |
| Pc 25.2 x 2.6 — 30 x 13 | 33.6 |

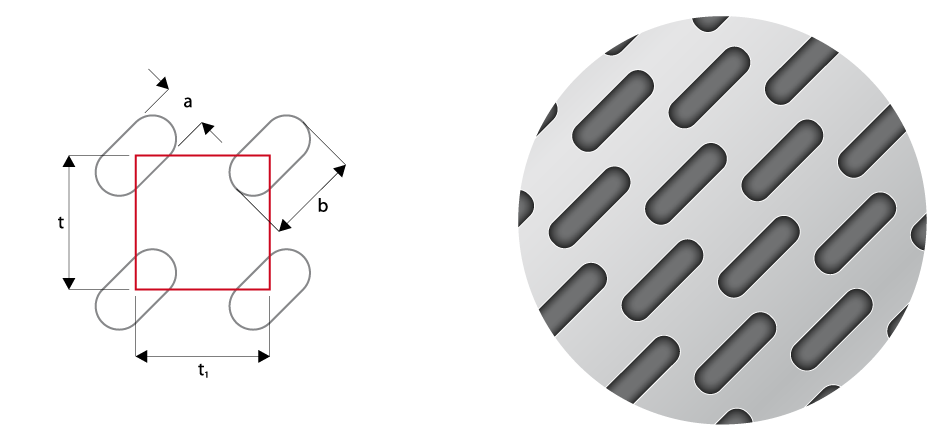

Тип перфорации — Ld овальные отверстия в шахматном порядке (45 градусов)
| Тип перфорации — Ld (a x b — t x t1), свободная площадь (%) — Р | |
| a x b — t x t1 | P % |
| Ld 8 x 40 — 44 x 22 | 31.6 |
| Ld 8 x 45 — 44 x 22 | 35.8 |
| Ld 10 x 25 — 26 x 26 | 33.8 |
| Ld 10 x 30 — 25 x 25 | 44.6 |
| Ld 10 x 30 — 30 x 30 | 30.9 |
| Ld 10 x 56 — 54 x 27 | 36.9 |
| Ld 12 x 39 — 38 x 38 | 30.3 |
| Ld 16 x 60 — 80 x 50 | 22.6 |
| Ld 20 x 45 — 42 x 42 | 46.1 |

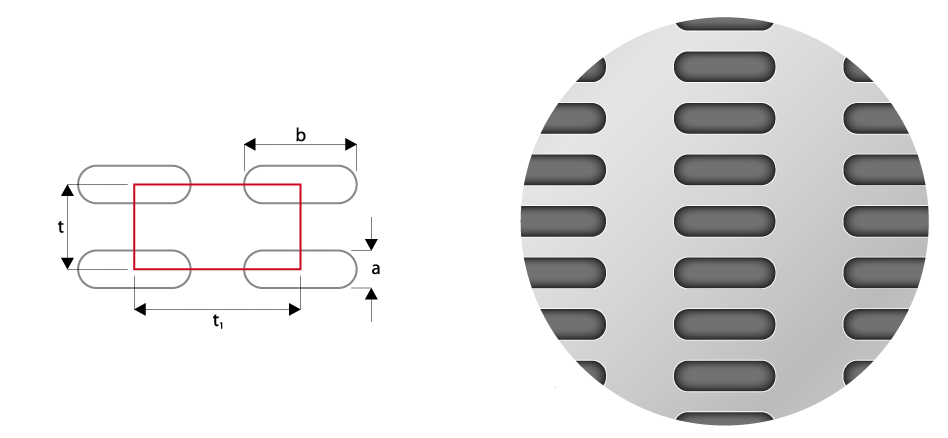

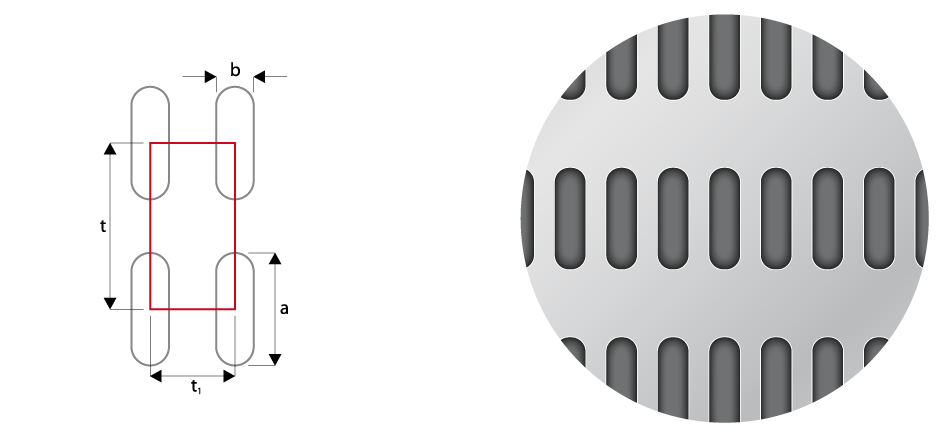

Тип перфорации — Lg овальные отверстия расположенные рядами
| Тип перфорации — Lg (a x b — t x t1), свободная площадь (%) — Р. По длинной стороне листа расположен параметр отверстия (а), по короткой параметр (b). | |||||
| a x b — t x t1 | P % | a x b — t x t1 | P % | a x b — t x t1 | P % |
| Lg 4 x 25 — 16 x 50 | 12.1 | Lg 8 x 40 — 14 x 92 | 23.8 | Lg 16 x 60 — 28 x 150 | 21.5 |
| Lg 4 x 28 — 10 x 34 | 31.9 | Lg 10 x 20 — 40 x 30 | 14.9 | Lg 20 x 40 — 28 x 50 | 51.0 |
| Lg 4 x 57 — 18 x 68 | 18.3 | Lg 10 x 40 — 16 x 92 | 25.7 | Lg 20 x 40 — 28 x 48 | 53.1 |
| Lg 4.5 x 26 — 7 x 30 | 53.6 | Lg 10 x 60 — 50 x 68 | 17.0 | Lg 24 x 50 — 36 x 58 | 51.5 |
| Lg 4.5 x 45.5 — 20 x 70 | 14.3 | Lg 12 x 40 — 18 x 92 | 27.1 | Lg 24 x 74 — 38 x 84 | 51.8 |
| Lg 4.7 x 34 — 16 x 39 | 24.8 | Lg 12 x 65 — 20 x 146 | 25.7 | Lg 30 x 60 — 70 x 250 | 9.2 |
| Lg 5 x 25 — 16 x 34 | 22.0 | Lg 16 x 28 — 24 x 76 | 21.5 | Lg 40 x 60 — 100 x 72 | 28.6 |
| Lg 6 x 35 — 24 x 42 | 20.1 | Lg 16 x 32 — 24 x 80 | 23.8 | Lg 40 x 100 — 80 x 375 | 12.2 |
| Lg 6 x 38 — 11 x 52 | 38.5 | Lg 16 x 36 — 48 x 44 | 24.7 | ||

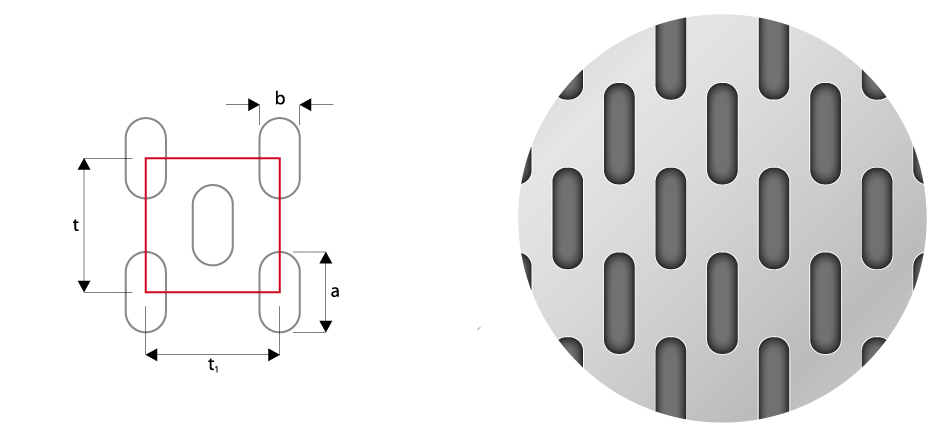

Тип перфорации — Lv овальные отверстия расположенные в шахматном порядке
| Тип перфорации — Lv (a x b — t x t1), свободная площадь (%) — Р. По длинной стороне листа расположен параметр отверстия (b), по короткой параметр (a). | |||||
| a x b — t x t1 [mm] | P % | a x b — t x t1 | P % | a x b — t x t1 | P % |
| Lv 10×3 — 15×14 | 26,7 | Lv 21×3 — 25×14 | 34,9 | Lv 32×3,2 — 36×11 | 50,6 |
| Lv 10×5 — 14×20 | 31,9 | Lv 22×3 — 28×14 | 32,7 | Lv 35×2,8 — 40×11,4 | 42,2 |
| Lv 12×4 — 16×16 | 34,8 | Lv 22×5 — 28×20 | 37,4 | Lv 35×3 — 40×14 | 36,8 |
| Lv 15×1 — 18×6 | 27,4 | Lv 23×3 — 28×14 | 34,2 | Lv 35×4 — 40×16 | 42,7 |
| Lv 15×1,2 — 18×6 | 32,8 | Lv 24×3 — 30×14 | 33,4 | Lv 35×5 — 40×17 | 49,9 |
| Lv 15×1,5 — 18×7 | 34,9 | Lv 25×2 — 30×10 | 32,8 | Lv 35×5 — 40×18 | 47,1 |
| Lv 15×5 — 20×20 | 34,8 | Lv 25×2,6 — 30×12 | 35,3 | Lv 35×5 — 40×24 | 35,3 |
| Lv 15×6 — 20×22 | 37,4 | Lv 25×2,8 — 29×11,4 | 41,3 | Lv 35×5 — 40×36 | 23,6 |
| Lv 16×3 — 22×20 | 20,9 | Lv 25×3 — 30×14 | 34,8 | Lv 35×5,5 — 40×22 | 42,3 |
| Lv 16×4,2 — 20×14 | 45,3 | Lv 25×4 — 30×16 | 40,2 | Lv 35×6 — 40×22 | 46,0 |
| Lv 20×1,5 — 25×7 | 33,7 | Lv 25×4,5 — 30×18 | 40,1 | Lv 35×6 — 40×24 | 42,1 |
| Lv 20×1,7 — 25×10 | 26,7 | Lv 25×5 — 30×20 | 39,9 | Lv 35×6,3 — 40×22 | 48,2 |
| Lv 20×1,8 — 25×10 | 28,2 | Lv 25×5 — 30×26 | 30,7 | Lv 35×7 — 40×26 | 45,1 |
| Lv 20×2 — 24×8,6 | 37,9 | Lv 25×5 — 35×21,2 | 32,2 | Lv 35×8 — 40×28 | 47,5 |
| Lv 20×3 — 25×14 | 33,2 | Lv 25×6 — 30×18 | 52,7 | Lv 35×8 — 42×32 | 39,6 |
| Lv 20×3 — 30×20 | 19,4 | Lv 25×6,3 — 30×22 | 45,1 | Lv 35×9 — 40×32 | 46,5 |
| Lv 20×4 — 25×20 | 30,6 | Lv 25×7 — 30×26 | 42,2 | Lv 35×10 — 40×32 | 51,3 |
| Lv 20×5 — 25×18 | 42,1 | Lv 25×8 — 30×26 | 47,8 | Lv 35×10 — 44×36 | 41,5 |
| Lv 20×5 — 25×22 | 34,4 | Lv 25×10 — 30×30 | 50,8 | Lv 35×11 — 40×38 | 47,2 |
| Lv 20×5 — 25×17 | 44,5 | Lv 30×3 — 34×14 | 37,0 | Lv 35×12 — 40×38 | 51,2 |
| Lv 20×5 — 30×20 | 31,5 | Lv 30×5 — 35×20 | 41,3 | Lv 35×12 — 42×38 | 48,8 |
| Lv 20×5 — 30×22 | 28,7 | Lv 30×6 — 35×22 | 44,7 | Lv 40×8 — 50×36 | 34,0 |
| Lv 20×6 — 30×22 | 34,0 | Lv 30×9 — 35×32 | 45,1 | Lv 44×5 — 48×15 | 59,6 |
| Lv 20×7 — 48×12 | 45,0 | Lv 30×10 — 35×32 | 49,7 | Lv 50×10 — 80×52 | 23,0 |
| Lv 20×8 — 25×26 | 45,0 | Lv 30×10 — 40×40 | 34,8 | ||
| Lv 20×10 — 24×30 | 49,6 | Lv 32×3,2 — 34×11 | 53,6 | ||

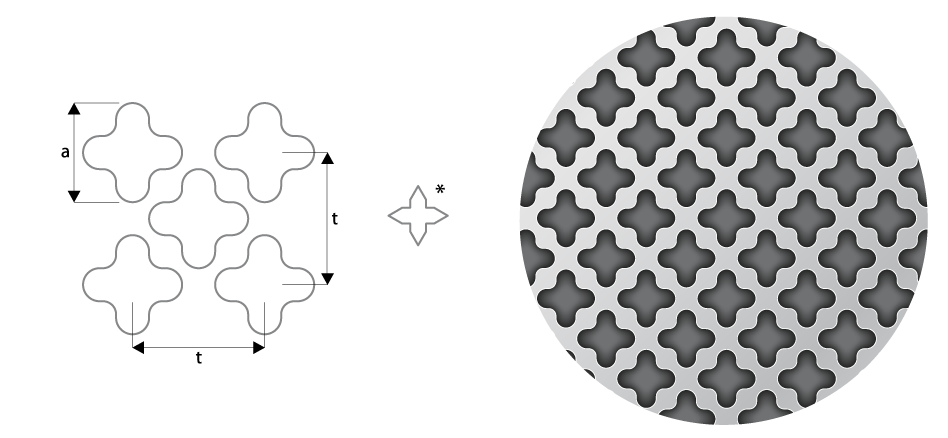

Тип перфорации — Ox отверстия в виде крестика расположенные в шахматном порядке
| Тип перфорации — Oz (a x t ). *Oz 17-24 производится с острыми углами |
| a — t |
| Oz 8 — 12 |
| Oz 8 — 20 |
| Oz 11 — 16 |
| Oz 11 — 18 |
| Oz 12 — 24 |
| Oz 17 — 24* |

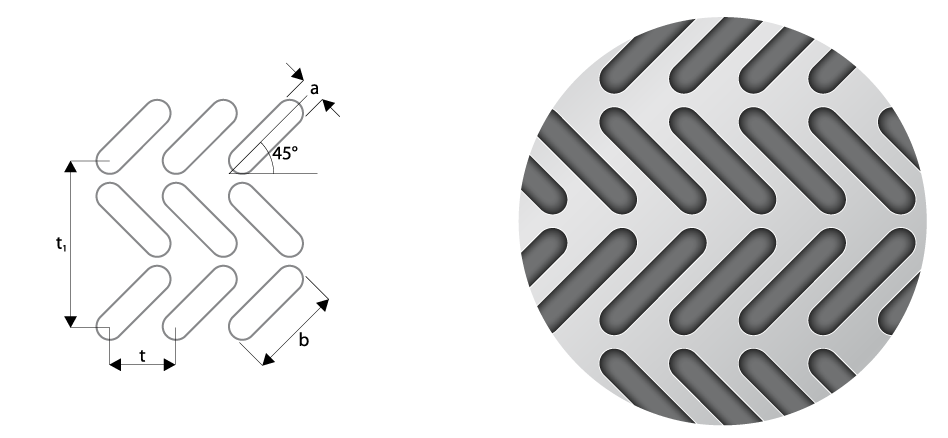

Тип перфорации — Ozg овальные отверстия расположенные елочкой
| Тип перфорации — Oz (a x t ) |
| a x b — t x t1 |
| Ozj 2,2 x 23 — 6,3 x 36 |
| Ojz 2,5 x 23 — 7 x 36 |

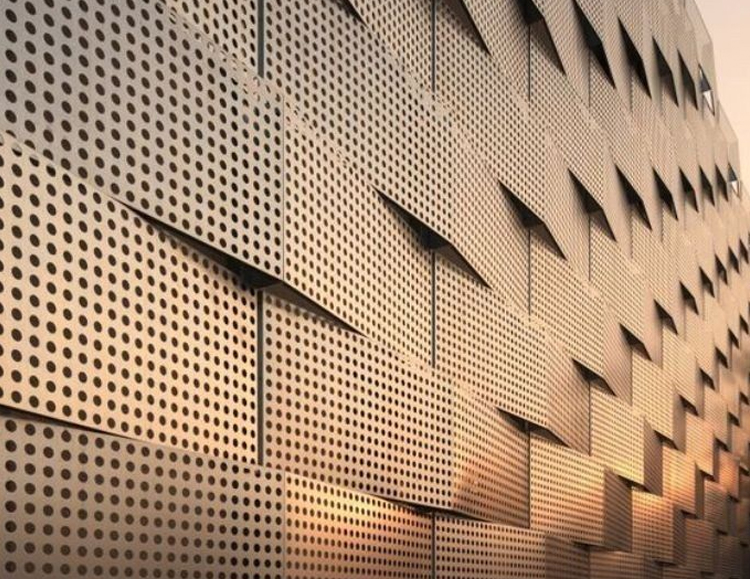

Тип перфорации — художественная перфорация
Виды перфорации:
