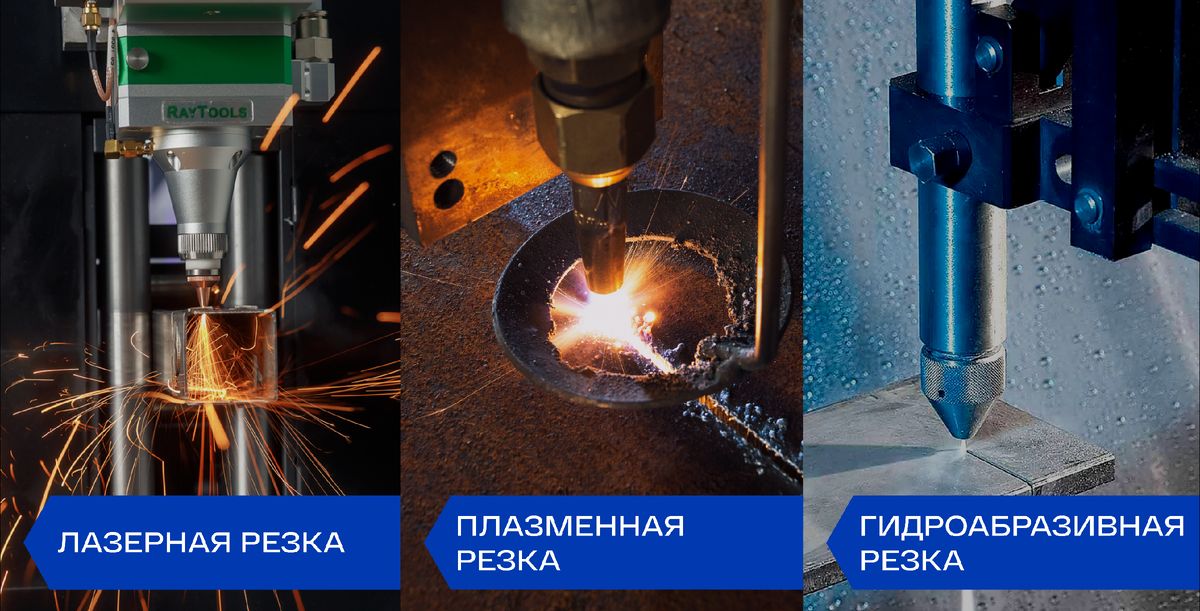

В современном промышленном производстве выбор технологии резки металла напрямую влияет на себестоимость, скорость и качество конечного продукта. Среди множества методов три выделяются своей эффективностью и распространенностью: лазерная, плазменная и гидроабразивная резка. Каждая из этих технологий имеет свои уникальные преимущества, недостатки и оптимальную сферу применения. Давайте разберемся, в чем их принципиальные отличия и как сделать правильный выбор для ваших задач.
1. Лазерная резка
Принцип действия:
Лазерная резка основана на использовании высококонцентрированного луча света (лазера), который нагревает материал в точке реза до температуры плавления или испарения. Расплавленный металл удаляется из зоны реза струей газа (кислорода, азота или воздуха).
Ключевые характеристики:
- Точность: Очень высокая. Позволяет получать сложные контуры с минимальными допусками (±0.1 мм).
- Качество кромки: Отличное. Кромка ровная, чистая, часто не требующая дополнительной обработки. Минимальная зона термического влияния (ЗТВ).
- Скорость: Высокая для тонких и средних листов, но снижается с увеличением толщины.
- Толщина материала: Обычно до 20-25 мм для черных металлов, до 15-20 мм для нержавеющей стали и алюминия. Современные мощные установки могут резать и более толстые материалы, но это становится менее экономичным.
Плюсы:
- Высочайшая точность и чистота реза.
- Возможность резки самых сложных и миниатюрных деталей.
- Автоматизация и интеграция в CAD/CAM системы.
- Минимальные деформации материала из-за небольшой ЗТВ.
- Отсутствие механического воздействия — материал не деформируется.
Минусы:
- Высокая стоимость оборудования и эксплуатации.
- Энергоемкость.
- Ограничения по толщине обрабатываемого металла.
- Эффективность снижается при резке высокоотражающих материалов (медь, латунь) без специального оборудования.
Идеально для: Производства точных деталей, архитектурных элементов, деталей для машиностроения, художественной резки, медицинского оборудования, где критически важны качество кромки и точность геометрии.
2. Плазменная резка
Принцип действия:
Плазменная резка использует сжатую электрическую дугу и ионизированный газ (плазму), разогретый до температуры 15 000 - 30 000 °C. Эта струя плазмы мгновенно расплавляет металл в зоне реза и выдувает его с высокой скоростью.
Ключевые характеристики:
- Точность: Средняя. Точность ниже, чем у лазера (±0.5 - 1.0 мм), но достаточная для многих задач.
- Качество кромки: Хорошее, но с заметной скосностью (конусностью) и окалиной на нижней кромке. Зона термического влияния значительна.
- Скорость: Очень высокая, особенно для средних и больших толщин (превосходит лазер на толщинах от 15-20 мм и выше).
- Толщина материала: От 0.5 до 150-160 мм и более (для черных металлов). Эффективна для толстых листов.
Плюсы:
- Высокая скорость резки средних и толстых листов.
- Относительно низкая стоимость эксплуатации по сравнению с лазером.
- Способность резать токопроводящие металлы практически любой толщины.
- Хорошая производительность при меньших капиталовложениях.
Минусы:
- Более широкая ширина реза (больший расход материала).
- Скос кромки и наличие окалины, часто требующей постобработки.
- Большая зона термического влияния, что может приводить к термическим деформациям тонкого листа.
- Шум, ультрафиолетовое излучение и большое количество дыма при работе.
Идеально для: Металлоконструкций, судостроения, тяжелого машиностроения, демонтажных работ, производства заготовок, где скорость и возможность резки толстого металла важнее, чем безупречное качество кромки.
3. Гидроабразивная резка
Принцип действия:
Гидроабразивная резка — это холодная резка струей воды с добавлением абразивного материала (чаще всего гранатового песка). Вода под сверхвысоким давлением (до 6000 бар) смешивается с абразивом и формирует тонкую струю, которая буквально "выскабливает" материал.
Ключевые характеристики:
- Точность: Высокая. Сопоставима с лазерной, но может иметь небольшую конусность на большой толщине.
- Качество кромки: Матовая, шероховатая кромка. Полное отсутствие зоны термического влияния.
- Скорость: Низкая или средняя по сравнению с лазером и плазмой. Зависит от твердости материала.
- Толщина материала: Практически неограниченна. Может резать металлы толщиной 200, 300 мм и более.
Плюсы:
- Отсутствие термического воздействия. Это главное преимущество. Материал не нагревается, не меняет своих структурных и физических свойств.
- Возможность резки любых материалов (металлы, камень, стекло, композиты, керамика, пластик).
- Максимальная толщина реза.
- Экологичность процесса (нет вредных испарений).
Минусы:
- Самая низкая скорость резки среди рассматриваемых методов.
- Выский расход абразива и воды, что влияет на стоимость эксплуатации.
- Шум при работе.
- Кромка имеет шероховатость.
- Риск эрозии кромки у очень мягких материалов.
Идеально для: Резки закаленных сталей, титана, алюминиевых сплавов и других материалов, где нагрев недопустим; для производства деталей из многослойных материалов; для резки очень толстых металлов.
Сравнительная таблица
|
Критерий |
Лазерная |
Плазменная |
Гидроабразивная |
|
Точность |
Очень высокая |
Средняя |
Высокая |
|
Качество кромки |
Идеальное, без окалины |
Хорошее, со скосом и окалиной |
Шероховатая, матовая |
|
Термическое воздействие |
Минимальное (узкая ЗТВ) |
Высокое (широкая ЗТВ) |
Отсутствует |
|
Скорость (тонкий лист) |
Очень высокая |
Высокая |
Низкая |
|
Скорость (толстый лист) |
Средняя/Низкая |
Очень высокая |
Низкая |
|
Макс. толщина (сталь) |
20-25 мм |
150+ мм |
200+ мм |
|
Универсальность |
Металлы, некоторые пластики |
Только токопроводящие металлы |
Любые материалы |
|
Стоимость оборудования |
Высокая |
Средняя |
Высокая |
|
Стоимость эксплуатации |
Высокая |
Низкая |
Средняя/Высокая |
|
Влияние на материал |
Минимальные деформации |
Термические деформации |
Отсутствует |
Какой метод выбрать?
Выбор технологии — это всегда компромисс между качеством, скоростью, стоимостью и требованиями к материалу.
Выбирайте лазерную резку, если:
- Вам нужна максимальная точность и чистота кромки.
- Вы работаете с тонкими и средними листами (до 20 мм).
- Геометрия деталей сложная и требует высокой детализации.
- Минимальные термические деформации критически важны.
Выбирайте плазменную резку, если:
- Ваш приоритет — скорость и экономическая эффективность при резке средних и толстых листов (от 15 мм и выше).
- Точность в десятые доли миллиметра не является определяющей.
- Вы режете в основном черные металлы или цветные, но не высокоотражающие.
- Наличие окалины и последующая обработка кромки допустимы.
Выбирайте гидроабразивную резку, если:
- Самое главное — исключить нагрев материала. Это критично для закаленных сталей, чтобы не отпустить их, для титана, чтобы не изменить его свойства, и для взрывоопасных материалов.
- Вам нужно резать очень толстый металл (свыше 100 мм).
- Ваше производство работает с разнородными материалами (металл, камень, резина), и вы хотите унифицировать процесс.
На многих современных производствах эти технологии не конкурируют, а дополняют друг друга. Например, лазер используют для точных деталей из тонкого листа, плазму — для быстрой резки толстого металла в заготовительном цехе, а гидроабразив — для специализированных задач, где недопустим нагрев. Правильный анализ ваших текущих и перспективных задач позволит сделать оптимальные инвестиции в оборудование и значительно повысить эффективность всего производства.
